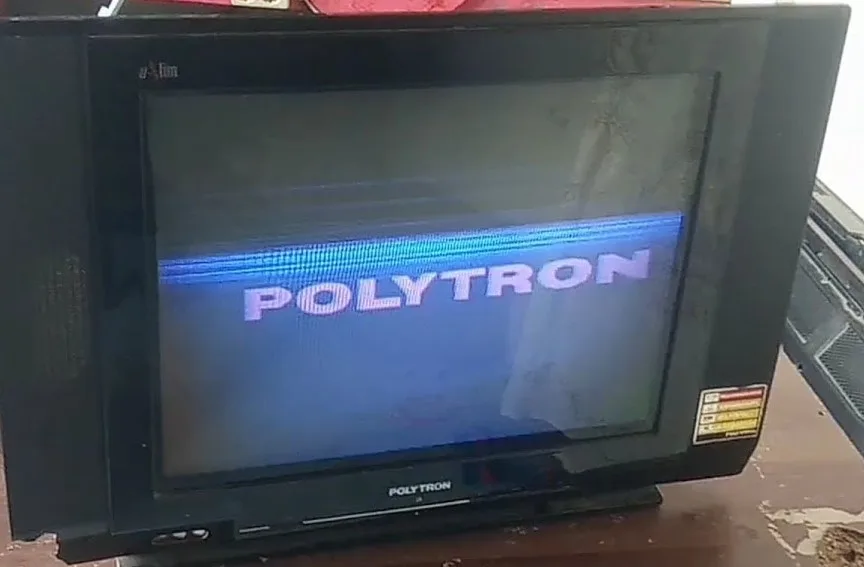

Exponesia.id – Cara Memperbaiki TV Polytron Gambar Gelap Suara Normal. Apakah kalian menghadapi masalah dengan TV Polytron kalian yang mengalami gambar gelap meskipun suara masih normal? Jangan khawatir, kalian tidak sendirian. Masalah semacam ini bisa jadi mengganggu pengalaman menonton TV kalian, tetapi berita baiknya adalah, ada beberapa langkah yang dapat kalian ambil untuk memperbaiki situasi tersebut.
Dalam artikel ini, kami akan membahas secara rinci Cara Memperbaiki TV Polytron Gambar Gelap Suara Normal, sambil tetap memastikan bahwa kualitas suara tetap optimal. Mari kita jelajahi langkah-langkah perbaikan yang dapat kalian lakukan sendiri tanpa harus mengeluarkan biaya tambahan atau memanggil teknisi. Dengan mengikuti panduan ini, kalian dapat mengembalikan kualitas tayangan TV kalian seperti sediakala.
Ciri-Ciri Saat TV Polytron Gambar Gelap Suara Normal
Ciri-Ciri yang Muncul Saat TV Polytron Mengalami Gambar Gelap Namun Suara Normal:
- Lampu Heater Menyala, Tetapi Layar Tetap Gelap
Jika Anda menyalakan TV Polytron dan melihat bahwa lampu heater di bagian horizontal sudah menyala, namun layar tetap gelap, ini bisa menjadi indikasi bahwa ada masalah pada jalur heater. Heater yang tidak menyala dapat menunjukkan adanya short ke ground pada bagian jalur heater. - TV Menyala, Tetapi Gambar Tidak Muncul dan Remote Tetap Berfungsi
Suatu ciri yang khas adalah ketika TV Polytron sudah dinyalakan, namun gambar tidak muncul meskipun remote masih dapat berfungsi dengan baik. Hal ini bisa menandakan adanya kerusakan pada bagian tertentu yang mempengaruhi tampilan gambar. - TV Bisa Dinyalakan, Namun Gambar Tetap Gelap dengan Suara Normal
Jika TV dapat dihidupkan, suara tetap normal, namun gambar tetap gelap, kemungkinan kerusakan terletak pada bagian horizontal, seperti pada flyback yang mungkin tidak berfungsi dengan baik atau adanya short pada transistor horizontal.
Kerusakan Komponen TV Polytron
Berikut ini sudah saya rangkum beberapa kerusakan komponen tv polytron yang mengalami kerusakan gambar gelap suara normal. Beberapa kerusakan komponen yang terjadi ini bersumber oleh para tukang servis yang sudah memperbaiki kerusakan semacam itu. Komponen yang biasanya mengalami kerusakan adalah :
1. Resistor R725 (Ukuran 10k) yang Gosong
Komponen ini terhubung dengan R415. Jika resistor R725 mengalami kegagalan atau gosong, ini dapat mengakibatkan gangguan pada jalur tertentu dalam rangkaian. Pastikan untuk memeriksa dengan teliti kondisi resistor dan menggantinya jika ditemukan kerusakan.
2. Resistor R725 (Ukuran 10k) Terhubung pada Diode D316 dan Pin IC HBT-05-001G (Nomor Pin 53)
Jika resistor R725 terhubung pada diode D316 dan pin IC HBT-05-001G (Nomor Pin 53), periksa kondisi diode dan IC tersebut. Kerusakan pada salah satu komponen ini bisa mempengaruhi kinerja keseluruhan rangkaian.
3. Resistor R415 (Ukuran 4k7) yang Gosong
Resistor ini terhubung dengan C819F. Jika resistor R415 mengalami kegagalan atau gosong, pastikan untuk menggantinya agar jalur yang terkait dapat berfungsi dengan baik.
4. Kapasitor C819F (Ukuran 101 2kv) yang Gosong atau Pecah
Kapasitor ini terhubung dengan jalur kolektor pada transistor horizontal. Jika kapasitor C819F rusak, dapat menyebabkan masalah pada jalur kolektor, sehingga mempengaruhi kinerja transistor horizontal. Ganti kapasitor yang rusak dengan yang baru.
5. Short pada Jalur Heater 1 (H1) dan Heater 2 (H2)
Keberadaan short pada jalur heater dapat menyebabkan lampu heater tidak menyala dengan baik, yang pada gilirannya dapat mempengaruhi tampilan gambar pada layar. Pemeriksaan dan perbaikan pada jalur heater diperlukan untuk mengatasi masalah ini.
Cara Memperbaiki TV Polytron Gambar Gelap Suara Normal
Berikut adalah Cara Memperbaiki TV Polytron Gambar Gelap Suara Normal yang bisa kalian pahami dengan baik :
- Bongkar Kasing TV dan Bersihkan Mesin dari Debu
Langkah pertama, buka kasing TV Polytron dan bersihkan mesin TV dari debu yang mungkin mengganggu kinerja komponen internal.- Pengecekan Fisik Komponen
Periksa komponen fisik pada mesin TV Polytron. Jika Anda menemukan elco yang kembung atau resistor yang gosong, segera gantilah dengan yang baru untuk memastikan kinerja yang optimal.- Periksa Lampu Heater pada Ujung Tabung
Cek lampu heater pada ujung tabung yang terhubung dengan soket rangkaian RGB. Pastikan lampunya menyala. Jika tidak, periksa jalur heater 1 dan heater 2 (H1 dan H2) yang mungkin mengalami short.- Perbaikan Jalur Heater
Jika lampu heater tidak menyala, putuskan terlebih dahulu jalur heater 1 dan heater 2 (H1 dan H2). Berikan tegangan sekitar 3 – 5v dari melilitkan kabel pada ferrit flyback. Jika tegangan belum mencapai target, ulangi melilit kabel hingga mencapai tegangan yang diinginkan.- Pengecekan Jalur AFC pada Pin IC Nomor 53
Cek resistansi pada jalur AFC yang terhubung pada pin IC nomor 53. Jika resistansinya sangat rendah, hampir mendekati 0 ohm, kemungkinan ada konslet pada jalur AFC.- Pengecekan Diode Zener D316
Periksa diode zener D316 dengan melepas salah satu kakinya. Ukur tegangannya, dan pastikan tegangan normal pada diode zener D316 adalah 8,2v.- Penggantian IC Micon
Jika tegangan pada diode zener D316 normal, kemungkinan kerusakan terletak pada IC micon TV Polytron. Gantilah IC micon dengan yang baru, pastikan tipe yang sama.
Penutup
Dalam menanggapi permasalahan yang sering dihadapi para pemilik TV Polytron dengan masalah gambar gelap meskipun suara tetap normal, dapat disimpulkan bahwa langkah-langkah perbaikan menjadi kunci untuk mengatasi kendala tersebut. Dengan memahami cara-cara yang tepat, pemilik TV dapat mengembalikan kualitas tayangan visual pada perangkat mereka.
Nah itu saja pembahasan mengenai Cara Memperbaiki TV Polytron Gambar Gelap Suara Normal, yang bisa exponesia.id berikan secara lengkap. Semoga bermanfaat
