Cara Menghitung Nilai Kapasitor – Pemula Pasti Bisa. Betapa pentingnya peran kapasitor dalam dunia elektronik tidak perlu diragukan lagi. Bagi para penggemar atau profesional di bidang elektronik, kapasitor adalah komponen kunci yang digunakan dalam berbagai rangkaian elektronik mulai dari radio hingga komputer. Namun, apakah kalian tahu bagaimana cara menghitung nilai kapasitor?
Memahami cara menghitung nilai kapasitor adalah kompetensi dasar yang sangat penting bagi siapa saja yang ingin mendalami dunia elektronik. Dengan mengetahui cara ini, kalian bisa memahami dengan lebih baik bagaimana kapasitor bekerja dalam suatu rangkaian, memprediksi perilaku rangkaian, serta mampu menentukan kapasitor mana yang paling cocok untuk digunakan dalam aplikasi tertentu.
Dalam artikel ini, kita akan membahas secara detail bagaimana cara menghitung nilai kapasitor. Mulai dari penjelasan dasar tentang kapasitor, bagaimana cara kerjanya, hingga langkah-langkah praktis untuk menghitung nilai kapasitor.
Baik kalian seorang pemula yang baru mengenal dunia elektronik atau seorang profesional yang ingin memperdalam pengetahuannya, artikel ini ditujukan untuk kalian. Mari kita mulai perjalanan menarik ini untuk memahami lebih dalam tentang cara menghitung nilai kapasitor.
Apa Itu Nilai Kapasitor?
Nilai kapasitor adalah ukuran dari kapasitas kapasitor untuk menyimpan energi dalam medan listriknya. Nilai ini biasanya dinyatakan dalam unit Farad (F), yang merupakan unit stkalianr dalam Sistem Internasional. Namun, Farad adalah unit yang cukup besar, jadi nilai kapasitor seringkali dinyatakan dalam sub-unit, seperti microfarad (µF), nanofarad (nF), atau picofarad (pF).
Nilai kapasitor berpengaruh langsung terhadap karakteristik rangkaian dalam aplikasi nyata. Misalnya, dalam rangkaian resonansi, nilai kapasitor akan menentukan frekuensi resonansi rangkaian tersebut. Dalam rangkaian filter, nilai kapasitor akan menentukan frekuensi cut-off dari filter tersebut.
Nilai kapasitor bisa didapatkan dari pembacaan label pada tubuh kapasitor. Biasanya, nilai ini dicantumkan dengan kode tertentu, baik dalam bentuk angka langsung atau kode warna. Beberapa kapasitor mungkin memerlukan penghitungan lebih lanjut untuk mendapatkan nilai sebenarnya, yang mana di sini pengetahuan tentang cara menghitung nilai kapasitor menjadi sangat penting.
Mengetahui nilai kapasitor sangat penting untuk memastikan bahwa kapasitor yang kita gunakan cocok untuk rangkaian kita. Kapasitor dengan nilai yang salah bisa membuat rangkaian tidak bekerja sebagaimana mestinya, atau bahkan bisa merusak komponen lain dalam rangkaian. Oleh karena itu, pemahaman tentang nilai kapasitor dan bagaimana cara menghitungnya sangat penting bagi siapa saja yang bekerja di bidang elektronik.
Cara Menghitung Nilai Kapasitor
Banyak di antara kita yang masih merasa bingung bagaimana cara menghitung nilai kapasitor, mungkin termasuk kalian. Hal ini tidaklah mengherankan karena proses penghitungan ini memerlukan pemahaman terhadap kode-kode tertentu. Kode tersebut memiliki peran penting untuk membantu kalian dalam membaca nilai kapasitor.
Sebelum kita membahas bagaimana cara menghitungnya, kalian perlu memahami terlebih dahulu apa itu nilai kapasitor. Secara sederhana, nilai kapasitor merujuk pada kemampuan sebuah kapasitor dalam menyimpan muatan listrik, yang dikenal juga dengan istilah kapasitansi. Satuan dari kapasitansi ini biasanya dilambangkan dengan Farad.
Perlu kalian ketahui, 1 Farad merupakan nilai yang sangat besar. Hal ini tentu akan menyulitkan apabila diterapkan pada sirkuit dalam suatu perangkat. Oleh karena itu, nilai Farad seringkali disederhanakan menjadi satuan yang lebih kecil.
Berikut adalah cara konversi nilai kapasitor:
- PikoFarad (pF) = 1 x 10^-12 F,
- NanoFarad (nF) = 1 x 10^-9 F,
- MicroFarad (µF) = 1 x 10^-6 F,
Di mana:
- 1F = 1.000.000 µF (micro Farad),
- 1µF = 1.000 nF (nano Farad),
- 1µF = 1.000.000 pF (piko Farad).
Cara Menghitung Nilai Kapasitor Dengan Kode Angka
Langkah pertama dalam menghitung nilai kapasitor adalah dengan membaca nilai kapasitansi melalui kode angka. Kode angka ini biasanya terdapat pada badan komponen elektronik tersebut.
Lantas, bagaimana kita membaca kode angka pada kapasitor? kalian bisa memahaminya melalui beberapa contoh berikut:

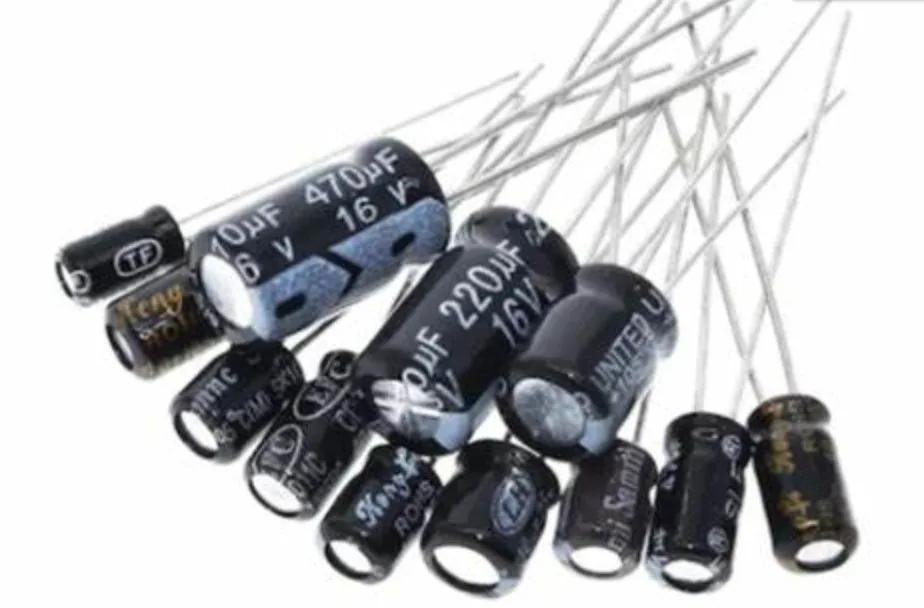

1. Cara Membaca Kapasitor Elektrolit
Kapasitor elektrolit atau ELCO sudah memiliki informasi lengkap yang biasanya ada pada badan kapasitor.
Informasi tersebut mencakup kapasitansi, tegangan kerja, hingga terminal negatif dan positifnya. Harap diingat bahwa kapasitor ELCO ini memiliki dua terminal, yaitu terminal positif dan negatif.

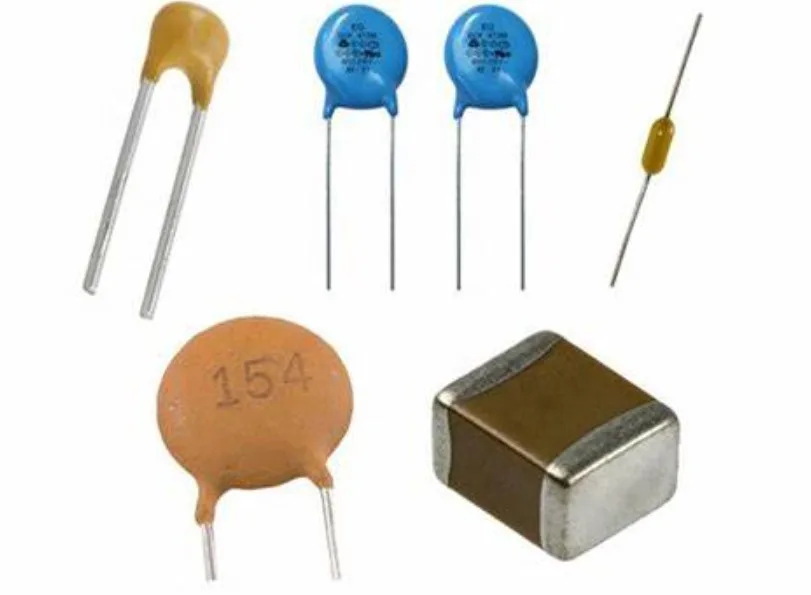

2. Cara Membaca Kapasitor Keramik
Ukuran kapasitor keramik biasanya kecil, sehingga kode angkanya biasanya hanya terdiri dari 2 atau 3 digit. Dari kode digit ini yang ada pada badan kapasitor, dapat ditarik kesimpulan bahwa:
- Dua digit pertama menunjukkan nilai numerik.
- Digit ketiga menunjukkan jumlah nol.
Mengingat kapasitor keramik tidak memiliki polaritas, maka satuan yang digunakan adalah Pico Farad.
3. Cara Membaca Kapasitor Polyster
Kapasitor polyster hampir mirip dengan kapasitor keramik, di mana kodenya biasanya hanya terdiri dari 3 digit angka. Namun, biasanya juga terdapat informasi tentang toleransi dan kode tegangan kerja pada kapasitor ini.
Kapasitor polyster tidak memiliki polaritas dan satuan yang digunakan ditkaliani dengan Pico Farad.
Penutup
Demikianlah pembahasan exponesia.id mengenai cara menghitung nilai kapasitor. Dengan memahami kode-kode yang terdapat pada badan kapasitor, baik itu kapasitor elektrolit, keramik, atau polyster, kita dapat menentukan nilai kapasitansi, tegangan kerja, dan informasi lainnya yang terkandung di dalamnya.
Harap diingat bahwa praktik selalu lebih baik dari sekadar teori. Oleh karena itu, cobalah untuk terus berlatih membaca dan menginterpretasikan kode-kode pada kapasitor ini. Dengan begitu, pengetahuan kalian tentang komponen elektronik ini akan semakin matang.
Terima kasih telah menyimak artikel ini. Semoga pengetahuan baru yang kalian peroleh dapat membantu kalian dalam menavigasi dunia elektronika dengan lebih baik. Selamat belajar dan teruslah bereksplorasi!
