Cara Mengukur Dioda Untuk Kinerja Optimal. Dalam dunia elektronik, dioda memiliki peran yang sangat penting. Sebagai komponen dengan arah konduktivitas yang searah, dioda berfungsi sebagai penyearah dalam rangkaian dan banyak digunakan dalam berbagai aplikasi seperti pengisian baterai, adaptor, dan rangkaian lainnya.
Namun, bagaimana cara kita memastikan bahwa dioda yang kita gunakan masih berfungsi dengan baik atau sudah rusak? Salah satu caranya adalah dengan melakukan pengukuran dioda.
Artikel ini akan mengulas tentang cara mengukur dioda dengan berbagai metode yang bisa dilakukan baik oleh pemula maupun profesional.
Mari kita mulai petualangan belajar kita ke dalam dunia praktis elektronik ini dengan memahami lebih jauh tentang dioda dan teknik cara mengukur dioda.

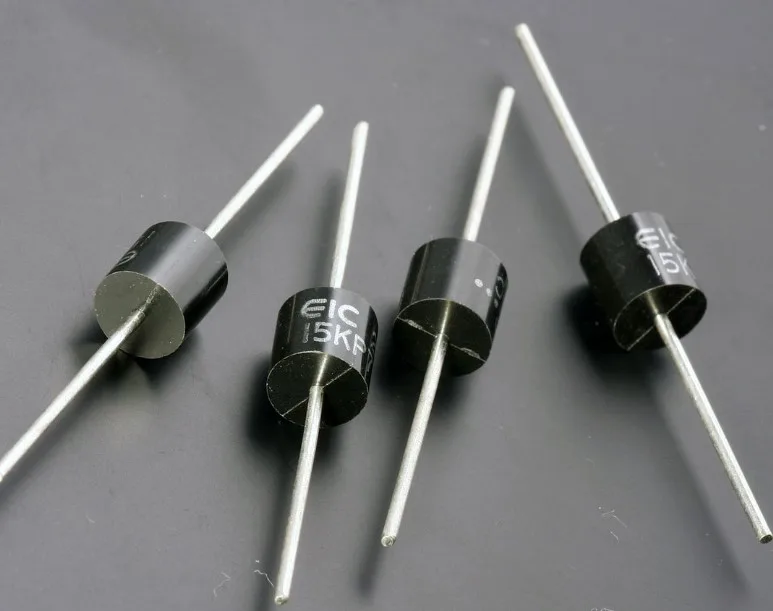

Apa Itu Dioda?
Dioda adalah komponen elektronik semikonduktor yang memungkinkan arus listrik mengalir dalam satu arah saja. Dengan kata lain, dioda berfungsi seperti katup dalam sistem perpipaan, yang hanya mengizinkan aliran air bergerak dalam satu arah dan mencegah aliran balik.
Struktur dasar dioda terdiri dari dua tipe semikonduktor, yaitu semikonduktor tipe P dan semikonduktor tipe N. Bagian semikonduktor tipe P memiliki kelebihan hole (lubang-lubang elektron) sedangkan bagian semikonduktor tipe N memiliki kelebihan elektron.
Ketika kedua tipe semikonduktor ini bertemu, terbentuklah suatu daerah yang disebut “junction” atau persambungan. Inilah yang menjadi inti kerja dari dioda.
Dioda memiliki dua terminal, yaitu anoda dan katoda. Anoda adalah terminal positif dioda, yang berada pada sisi semikonduktor tipe P. Sementara itu, katoda adalah terminal negatif dioda, yang berada pada sisi semikonduktor tipe N.
Dioda banyak digunakan dalam berbagai aplikasi elektronik, mulai dari penyearah arus AC menjadi DC, proteksi sirkuit dari arus balik, hingga sebagai elemen dalam rangkaian logika dan pemrosesan sinyal.
Oleh karena itu, memahami cara kerja dan bagaimana cara mengukur dioda merupakan hal yang sangat penting bagi para praktisi dan penggemar elektronik.
Fungsi Dioda
Dioda memiliki beberapa fungsi penting dalam dunia elektronik. Berikut ini adalah beberapa fungsi utama dari dioda:
- Penyearah (Rectifier): Fungsi utama dioda adalah sebagai penyearah arus listrik. Dalam rangkaian penyearah, dioda digunakan untuk mengubah arus listrik bolak-balik (AC) menjadi arus searah (DC). Ini sangat penting dalam banyak aplikasi, seperti pengisian baterai, adaptor, dan catu daya elektronik.
- Proteksi Sirkuit: Dioda juga digunakan untuk melindungi sirkuit elektronik dari arus balik atau lonjakan tegangan yang tidak diinginkan. Dengan ditempatkan dalam rangkaian sebagai dioda proteksi, dioda akan mencegah arus balik masuk ke komponen lain yang rentan terhadap kerusakan akibat arus sebaliknya.
- Pendeteksi Sinyal: Dioda dapat digunakan sebagai detektor sinyal dalam aplikasi seperti demodulasi amplitudo, demodulasi frekuensi, dan demodulasi gelombang radio. Dalam rangkaian pendeteksi, dioda memanfaatkan karakteristiknya yang hanya mengizinkan aliran arus dalam satu arah untuk mengambil informasi dari sinyal yang diterima.
- Komponen Logika: Dalam rangkaian logika digital, dioda dapat digunakan untuk melakukan fungsi dasar seperti OR, AND, dan NOT. Dioda digunakan untuk menggabungkan atau memisahkan sinyal logika dalam implementasi sederhana dari logika digital.
- Pengatur Tegangan (Voltage Regulation): Dioda Zener, yang dirancang khusus, dapat digunakan untuk mengatur tegangan dalam rangkaian. Dioda Zener mempertahankan tegangan tetap pada nilai tertentu saat arus melewatinya melewati batas tertentu. Hal ini sangat berguna dalam aplikasi seperti regulator tegangan dan referensi tegangan.
Dalam rangkaian elektronik, fungsi-fungsi dioda ini sangat penting dan seringkali digunakan dalam kombinasi dengan komponen elektronik lainnya untuk mencapai fungsi yang lebih kompleks dan spesifik.
Cara Mengukur Dioda

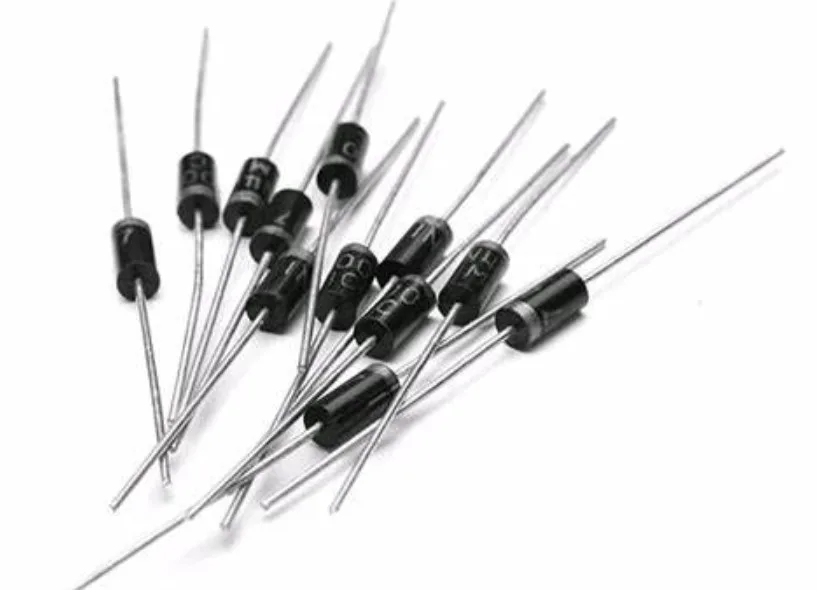

Sebelum mempelajari cara mengukur dioda, perlu untuk membedakan terminal anoda dan katoda di dalamnya. Sebagian besar dioda PN memiliki penandaan dengan gelang putih yang menunjukkan katoda. Sisi yang lain adalah anoda.
Meskipun beberapa dioda mungkin memiliki gelang warna yang berbeda, tetapi terminal yang berhubungan dengan gelang warna tersebut tetap merupakan katoda. Pengujian dioda dapat dilakukan dengan menggunakan multimeter digital atau multimeter analog.
Cara Mengecek Dioda Menggunakan Multimeter Digital
Cara mengukur dioda dengan menggunakan multimeter digital dapat dilakukan dengan dua cara, yaitu menggunakan mode dioda dan mode ohmmeter.
- Langkah-langkah Pengukuran dengan Mode Dioda
- Putar saklar multimeter ke posisi dioda.
- Hubungkan probe merah ke anoda dan probe hitam ke katoda dioda.
- Perhatikan hasil pengukuran yang ditampilkan pada layar multimeter.
- Nilai yang ditampilkan harus berada antara 0,6 hingga 0,7.
- Sekarang, balikkan probe merah ke katoda dan probe hitam ke anoda dioda.
Nilai yang ditampilkan harus 0 (OL) atau tak terhingga. Jika nilai tertentu ditunjukkan, kemungkinan dioda sudah rusak.
- Langkah-langkah Pengukuran dengan Mode Ohmmeter
- Putar saklar multimeter ke posisi OHM (O) x1k.
- Hubungkan probe merah ke anoda dan probe hitam ke katoda dioda.
- Perhatikan hasil pengukuran yang ditampilkan pada layar multimeter.
- Jika nilai yang ditampilkan cukup rendah, berkisar antara puluhan hingga ratusan ohm, maka dioda masih berfungsi dengan baik.
- Sekarang, balikkan probe merah ke katoda dan probe hitam ke anoda dioda.
Nilainya harus OL atau tak terhingga. Jika nilai tertentu ditunjukkan, kemungkinan dioda mengalami short.
Dengan mengikuti langkah-langkah di atas, kalian dapat melakukan pengukuran dioda secara efektif menggunakan multimeter digital. Pastikan untuk selalu berhati-hati dan mengikuti petunjuk penggunaan multimeter yang tepat saat mengukur dioda atau komponen elektronik lainnya.
Cara Cek Dioda dengan Multitester Analog
Cara mengukur diodadioda dengan multimeter digital dapat dilakukan dalam dua cara, yaitu menggunakan mode dioda dan mode ohmmeter.
- Langkah-langkah Pengukuran dengan Mode Dioda
- Putar saklar multimeter ke posisi dioda.
- Hubungkan probe merah ke anoda dan probe hitam ke katoda dioda.
- Perhatikan hasil pengukuran yang ditampilkan pada layar multimeter.
- Nilai yang ditampilkan seharusnya berada antara 0,6 hingga 0,7.
- Sekarang, balikkan probe merah ke katoda dan probe hitam ke anoda dioda.
Nilai yang ditampilkan seharusnya 0 (OL) atau tak terhingga. Jika nilai tertentu muncul, kemungkinan dioda telah rusak.
- Langkah-langkah Pengukuran dengan Mode Ohmmeter
- Putar saklar multimeter ke posisi OHM (O) x1k.
- Hubungkan probe merah ke anoda dan probe hitam ke katoda dioda.
- Perhatikan hasil pengukuran yang ditampilkan pada layar multimeter.
- Jika nilai yang ditampilkan cukup rendah, berkisar antara puluhan hingga ratusan ohm, maka dioda masih berfungsi dengan baik.
- Sekarang, balikkan probe merah ke katoda dan probe hitam ke anoda dioda.
Nilainya seharusnya OL atau tak terhingga. Jika nilai tertentu muncul, kemungkinan dioda mengalami short.
Dengan mengikuti langkah-langkah cara mengukur dioda di atas, kalian dapat melakukan pengukuran dioda secara efektif menggunakan multimeter digital.
Selalu berhati-hati dan ikuti petunjuk penggunaan multimeter yang tepat saat mengukur dioda atau komponen elektronik lainnya.
Cara Mengukur Dioda Zener
Jika dibandingkan dengan dioda PN biasa, pengukuran dioda Zener sedikit berbeda namun bisa dilakukan dengan mode ohmmeter.
- Putar saklar multimeter pada posisi OHM (O).
- Hubungkan probe merah ke anoda dan probe hitam ke katoda dioda Zener.
- Amati hasil pengukuran yang ditampilkan pada layar multimeter.
- Jika nilai yang ditampilkan adalah nilai tertentu (misalnya 0,45 Mohm atau 450 KOhm), berarti dioda Zener masih berfungsi dengan baik.
- Sekarang, hubungkan probe merah ke katoda dan probe hitam ke anoda dioda.
- Nilainya harus OL atau tak terhingga. Jika nilai tertentu ditunjukkan, kemungkinan dioda Zener telah rusak.
Dengan mengikuti langkah-langkah di atas, kalian dapat mengukur dioda Zener menggunakan multimeter dengan mode ohmmeter.
Pastikan untuk selalu berhati-hati dan mengikuti petunjuk penggunaan multimeter yang tepat saat melakukan pengukuran dioda atau komponen elektronik lainnya.
Cara Mengukur Dioda LED
Untuk mengetahui apakah dioda LED masih berfungsi atau tidak, kalian dapat mencoba mengujinya dengan menggunakan multitester digital atau analog.
- Putar saklar pada posisi mode dioda.
- Hubungkan probe merah dan hitam ke kedua kaki dioda LED.
- Jika dioda LED menyala, itu menunjukkan bahwa dioda masih berfungsi dengan baik.
- Jika dioda tidak menyala, cobalah untuk menukar posisi probe merah dan probe hitam pada kaki dioda.
Dengan mengikuti langkah-langkah di atas, kalian dapat melakukan pengukuran dioda LED menggunakan multitester digital atau analog.
Perhatikan bahwa probe merah dan hitam harus terhubung dengan kaki dioda yang benar. Pastikan untuk selalu berhati-hati dan mengikuti petunjuk penggunaan multitester yang tepat saat mengukur dioda atau komponen elektronik lainnya.
Baca juga: Simbol Dioda – Komponen dan Penjelasannya
Penutup
Dalam artikel ini, telah dijelaskan exponesia.id mengenai cara mengukur dioda dengan berbagai metode menggunakan multimeter digital atau analog.
Memahami bagaimana cara mengukur dioda merupakan langkah penting dalam memeriksa kinerja dan keadaan dioda, baik itu dioda PN, dioda Zener, atau dioda LED.
Dengan menggunakan multimeter, kalian dapat dengan mudah mengidentifikasi apakah dioda masih berfungsi dengan baik atau sudah rusak.
Dalam pengukuran dioda, penting untuk memperhatikan terminal anoda dan katoda serta mengikuti langkah-langkah yang tepat sesuai dengan mode pengukuran yang digunakan.
Mengukur dioda merupakan langkah awal yang penting dalam perbaikan atau penggantian komponen di dalam rangkaian elektronik.
Dengan memastikan dioda berfungsi dengan baik, kita dapat memastikan kinerja optimal dari rangkaian yang melibatkan dioda.
Semoga artikel ini memberikan pemahaman yang berguna tentang cara mengukur dioda. Ingatlah untuk selalu berhati-hati, mengikuti petunjuk penggunaan multimeter, dan memperhatikan polaritas saat mengukur dioda.
Dengan pengetahuan ini, kalian dapat menguji dan memastikan keandalan dioda dalam berbagai aplikasi elektronik.
