Exponesia.id – Fungsi Elco Pada Sirkuit Elektronika Secara Lengkap. Dalam ranah elektronika, komponen yang seringkali menjadi bintang utama adalah elco atau elektrolit kapasitor. Tersembunyi di balik kecilnya ukurannya, elco memiliki peran yang tak tergantikan dalam menjaga stabilitas dan kinerja optimal dalam berbagai sirkuit elektronika.
Pada artikel ini, kita akan menelusuri dengan cermat Fungsi Elco Pada Sirkuit Elektronika, serta bagaimana fungsinya memengaruhi kinerja keseluruhan sistem. Dengan pemahaman yang mendalam tentang peran elco, kita akan mengungkap lapisan demi lapisan kompleksitas sirkuit elektronika modern.
Kapasitor Elektrolit (Elco) Adalah?
Kapasitor elektrolit, yang sering disebut sebagai elco, adalah jenis kapasitor yang memiliki bentuk tabung dan memiliki sifat polaritas, artinya memiliki kutub positif dan kutub negatif yang harus dipasang sesuai dengan polaritasnya. Kesalahan dalam pemasangan polaritas dapat menyebabkan kerusakan pada kapasitor bahkan hingga meledak, karena bahan elektrolit di dalamnya akan merusak struktur kapasitor jika polaritas terbalik. Daya ledak yang dihasilkan dari kesalahan pemasangan dapat meningkat seiring dengan nilai kapasitas yang lebih besar.
Rentang nilai kapasitas dari kapasitor elektrolit sangat bervariasi, mulai dari 0.47 mikroFarad hingga satuan Farad. Hal ini memungkinkan penggunaan kapasitor elektrolit dalam berbagai aplikasi elektronik, baik yang memerlukan kapasitansi kecil maupun besar.
Struktur kapasitor elektrolit terdiri dari dua elektroda yang terpisah oleh bahan isolator, yang dalam hal ini adalah cairan elektrolit. Elektroda-elektroda ini dibungkus dengan lapisan aluminium untuk melindungi dan menyimpan bahan isolator di dalamnya. Kombinasi antara struktur tabung dan bahan elektrolit membuat kapasitor elektrolit menjadi pilihan yang ideal untuk aplikasi di mana kapasitansi besar dan ukuran fisik yang kompak diperlukan.
Fungsi Elco Pada Sirkuit Elektronika
Berikut adalah penjelasan mengenai Fungsi Elco Pada Sirkuit Elektronika yang bisa kalian pahami secara lengkap :
1. Fungsi Elco pada Amplifier
Dalam dunia audio, amplifier merupakan komponen kunci yang digunakan untuk menguatkan sinyal listrik dari sumber audio seperti pemutar musik atau mikrofon. Penggunaan elco dalam amplifier memiliki beberapa fungsi yang krusial:
- Sebagai Couple Antar Blok Penguat:
Elco sering kali digunakan sebagai penghubung antara dua blok penguat sinyal. Hal ini penting karena setiap blok penguat memiliki karakteristik tegangan kerja yang berbeda. Elco bertindak sebagai penghubung yang memungkinkan sinyal listrik mengalir dari satu blok penguat ke blok penguat berikutnya tanpa menimbulkan ketidakcocokan tegangan. - Sebagai By Pass:
Elco juga sering digunakan sebagai komponen by-pass pada jalur power supply amplifier. Pemasangan elco ini pada jalur power supply bertujuan untuk meredam raik gelombang AC yang tidak diinginkan. Dengan demikian, elco membantu menjaga agar sinyal listrik yang dihasilkan oleh amplifier tetap bersih dan terbebas dari gangguan tegangan AC yang dapat merusak kinerja audio.
2. Fungsi Elco pada Speaker

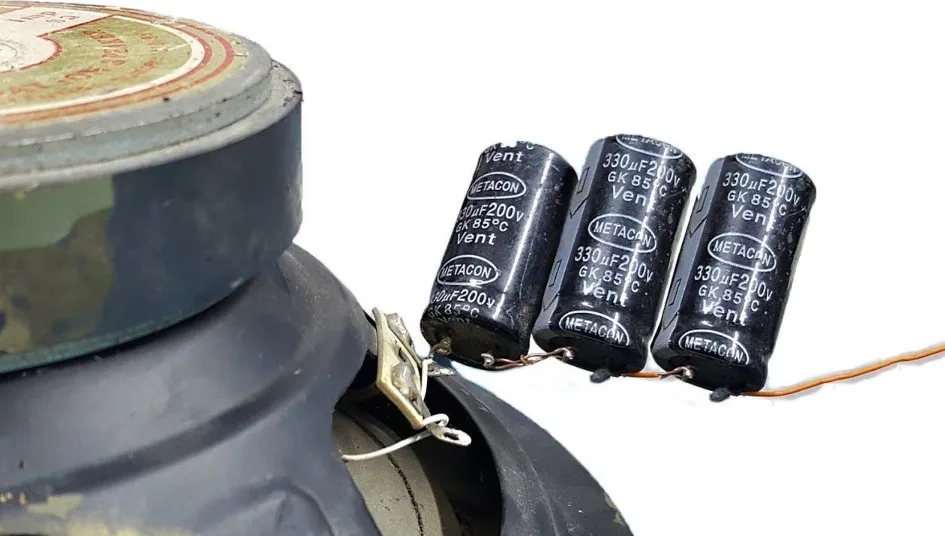

Pada sistem audio, speaker merupakan elemen penting yang mengubah sinyal listrik menjadi gelombang suara yang dapat didengar. Peran elco dalam speaker sangatlah penting dan biasanya berfungsi sebagai penyaring frekuensi audio yang diinginkan. Jenis elco yang digunakan pada speaker adalah non-polar, yang berarti dapat digunakan tanpa memperhatikan polaritasnya.
Salah satu karakteristik utama elco adalah kemampuannya untuk melewatkan sinyal AC. Dalam konteks speaker, elco digunakan untuk menyaring sinyal frekuensi rendah atau tinggi yang tidak diinginkan, sehingga hanya frekuensi audio yang diinginkan yang dapat diteruskan ke speaker. Nilai kapasitansi elco akan memengaruhi frekuensi cutoff dari penyaringan yang dilakukan, sehingga dapat disesuaikan sesuai dengan kebutuhan sistem audio yang digunakan.
3. Fungsi Elco pada Lampu LED
Pada lampu LED, elco berperan penting dalam menghaluskan arus DC yang digunakan untuk memberikan tegangan pada lampu LED. Tegangan supply DC yang dihasilkan dari sumber listrik seringkali memiliki fluktuasi atau ketidakstabilan yang dapat memengaruhi kinerja lampu LED. Dengan adanya elco, fluktuasi tegangan dapat diredam, sehingga tegangan yang diterima oleh lampu LED menjadi lebih stabil. Hal ini membantu meningkatkan keandalan dan umur pakai lampu LED, serta mengurangi kemungkinan terjadinya kerusakan akibat fluktuasi tegangan yang berlebihan.
4. Fungsi Elco pada Aki Motor
Pada aki motor, elco digunakan sebagai bagian dari kapasitor bank untuk menampung energi listrik. Ketika motor dihidupkan atau distarter, terjadi lonjakan beban listrik yang dapat memengaruhi kinerja aki. Elco berperan dalam menyeimbangkan beban listrik tersebut dengan menyediakan tambahan energi saat diperlukan. Dengan adanya elco, aki motor menjadi lebih stabil dan terlindungi dari kerusakan akibat lonjakan beban listrik yang mendadak saat proses starter motor.
5. Fungsi Elco pada Power Supply
Dalam rangkaian power supply atau adaptor, elco menjadi komponen yang sangat penting. Elco pada power supply berfungsi untuk meredam munculnya riak gelombang AC pada arus listrik DC yang dihasilkan dari sistem penyearah arus AC. Riak gelombang AC pada arus DC dapat menyebabkan gangguan sinyal dan menghasilkan noise yang tidak diinginkan pada perangkat elektronik yang menggunakan power supply tersebut. Dengan adanya elco, riak gelombang AC dapat diredam sehingga arus listrik DC yang dihasilkan menjadi lebih bersih dan stabil. Hal ini sangat penting terutama pada aplikasi audio, di mana gangguan sinyal dapat menghasilkan suara dengung atau noise yang mengganggu kualitas audio yang dihasilkan. Dengan demikian, elco pada power supply membantu menjaga kualitas dan kinerja optimal dari perangkat elektronik yang menggunakan power supply tersebut.
Tipe-Tipe Elco
Setelah memahami Fungsi Elco Pada Sirkuit Elektronika, nah selanjutnya Tipe-tipe Elco, atau elektrolit kapasitor, memiliki perbedaan yang penting dalam penggunaannya dalam rangkaian elektronika. Berikut adalah penjelasan mengenai dua tipe utama dari Elco:
1. Kapasitor Polar
Kapasitor polar memiliki dua kutub yang berlawanan di setiap kakinya, yang merupakan kutub positif dan kutub negatif. Kutub-kutub ini menentukan arah aliran arus listrik melalui kapasitor. Penting untuk memperhatikan polaritas saat memasang kapasitor polar dalam rangkaian, karena kesalahan dalam pemasangan dapat mengakibatkan kerusakan fatal pada komponen sistem. Kapasitor polar umumnya digunakan di tempat-tempat di mana polaritas tegangan penting, seperti dalam aplikasi audio atau daya. Nilai kapasitansi Elco polar dinyatakan dalam satuan mikrofarad (μF).
2. Kapasitor Bipolar atau Non-Polar
Kapasitor bipolar, juga dikenal sebagai kapasitor non-polar, tidak memiliki polaritas yang jelas seperti pada kapasitor polar. Artinya, kapasitor ini dapat dipasang tanpa memperhatikan orientasi kutub positif atau negatif. Kapasitor ini sangat berguna dalam aplikasi di mana arah aliran arus dapat berubah, atau di mana polaritas tegangan tidak terdefinisi secara jelas. Kapasitor bipolar umumnya digunakan dalam rangkaian seperti pemindai sinyal AC atau filter frekuensi. Seperti kapasitor polar, nilai kapasitansi Elco bipolar juga diukur dalam mikrofarad (μF).
Penutup
Dengan demikian, dapat disimpulkan bahwa Fungsi Elco Pada Sirkuit Elektronika sangatlah penting. Melalui kemampuannya untuk menyimpan dan melepaskan energi listrik dalam interval waktu tertentu, elco memainkan peran kunci dalam menjaga stabilitas sirkuit, menyediakan sumber daya tambahan saat diperlukan, dan menangani lonjakan arus yang mungkin terjadi.
Dengan memahami peran dan karakteristik elco, para pengembang dan perakit elektronika dapat meningkatkan kualitas dan keandalan produk mereka. Oleh karena itu, dalam merancang dan memperbaiki sirkuit elektronika, penting untuk memperhitungkan dengan cermat penggunaan elco guna memastikan kinerja yang optimal.
Itu saja pembahasan secara lengkap mengenai Fungsi Elco Pada Sirkuit Elektronika, yang bisa exponesia.id sampaikan. Semoga bermanfaat
