Kerusakan TV Panasonic yang Sering Terjadi. Pernahkah kalian mengalami masalah dengan TV Panasonic kalian? Jika ya, kalian tidak sendirian. Seiring dengan kemajuan teknologi, televisi telah menjadi bagian penting dalam kehidupan sehari-hari kita. Namun, tidak jarang kita menghadapi berbagai masalah teknis yang dapat menyebabkan kerusakan pada TV kita.
TV Panasonic dikenal sebagai salah satu merek yang populer dan diandalkan dalam industri elektronik. Namun, meskipun kualitasnya yang terkenal, tidak ada jaminan bahwa TV Panasonic kalian akan bebas dari masalah kerusakan TV Panasonic. Kerusakan TV Panasonic dapat terjadi karena beberapa alasan, dan penting bagi kita untuk memahami beberapa masalah umum yang mungkin dihadapi.
Dalam artikel ini, kami akan membahas beberapa masalah umum yang terkait dengan kerusakan TV Panasonic dan memberikan solusi yang mungkin untuk mengatasinya. Dengan memahami penyebab dan solusi yang tepat, kalian dapat menghemat waktu dan uang dalam memperbaiki TV kalian.
Harap diingat bahwa dalam beberapa kasus, perbaikan TV mungkin memerlukan bantuan dari teknisi profesional. Jika kalian tidak yakin atau tidak memiliki pengetahuan yang cukup tentang elektronik, lebih baik menghubungi layanan pelanggan Panasonic atau teknisi yang berkualitas untuk mendapatkan bantuan yang tepat.
Jadi, mari kita jelajahi bersama beberapa masalah umum yang mungkin kalian hadapi dengan TV Panasonic kalian dan cara mengatasi kerusakan TV Panasonic tersebut.

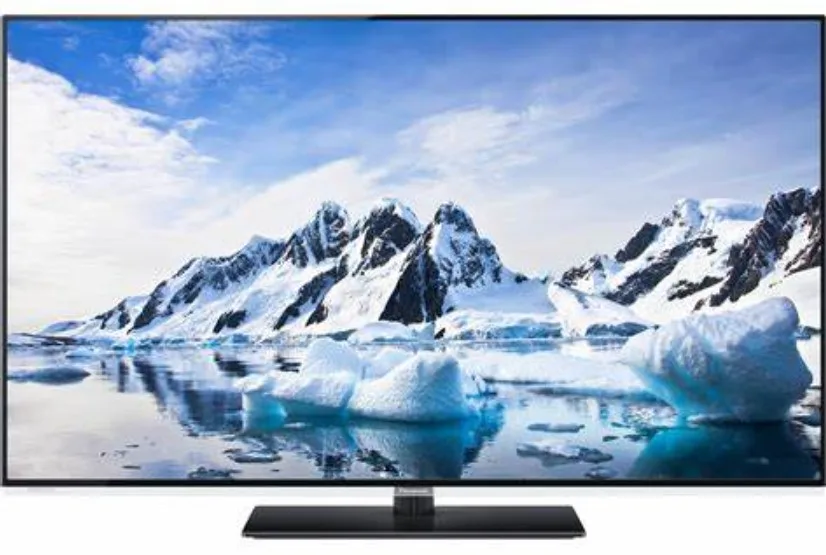

TV Panasonic
TV Panasonic merupakan salah satu merek televisi yang terkenal dan diakui secara global. Dikenal dengan reputasi yang solid dan kualitas yang terpercaya, TV Panasonic telah menjadi pilihan banyak konsumen dalam memenuhi kebutuhan hiburan di rumah.
Salah satu keunggulan TV Panasonic adalah inovasi teknologi yang terus dikembangkan. Merek ini menyediakan berbagai fitur canggih seperti resolusi gambar yang tinggi, kecerahan yang optimal, dan kualitas suara yang jernih.
Dengan teknologi terbaru yang diterapkan, TV Panasonic mampu memberikan pengalaman menonton yang lebih imersif dan memukau.
Selain itu, TV Panasonic juga dikenal dengan desain yang elegan dan ramping, sehingga mudah untuk ditempatkan dalam berbagai ruangan. Dengan beragam ukuran layar yang tersedia, konsumen dapat memilih sesuai dengan kebutuhan dan preferensi mereka.
TV Panasonic juga memiliki kekalianlan yang tinggi dalam hal daya tahan dan performa. Meskipun setiap perangkat elektronik dapat mengalami kerusakan dari waktu ke waktu, TV Panasonic umumnya terkenal karena ketahanannya yang baik dan kualitas yang tahan lama.
Dalam hal layanan purna jual, Panasonic juga menyediakan dukungan yang baik kepada konsumennya. Garansi produk, pusat layanan, dan dukungan pelanggan yang responsif adalah beberapa keunggulan yang ditawarkan oleh perusahaan ini.
Dengan kombinasi antara kualitas, inovasi, dan pelayanan yang baik, tidak mengherankan jika TV Panasonic terus menjadi pilihan utama bagi banyak orang dalam mencari televisi yang hkalianl dan berkualitas.
Dengan adanya TV Panasonic di rumah kalian, kalian dapat menikmati hiburan yang tak terbatas, menonton program favorit, atau mengalami pengalaman gaming yang memukau.
TV Panasonic tidak hanya menjadi perangkat elektronik, tetapi juga menjadi jendela hiburan di dalam rumah kalian.
Apa Saja Kerusakan TV Panasonic?
Dalam artikel ini, kami telah menguraikan beberapa kerusakan umum yang mungkin terjadi pada TV Panasonic, untuk membantu mempermudah analisis dan perbaikan. Berikut adalah ringkasan kerusakan TV Panasonic tersebut:
| 1. Panasonic TC-2088MN | ||
|---|---|---|
| Model | : | TC-2088MN |
| Gejala kerusakan | : | Gambar tidak fokus/blur |
| Penyebab | : | Masalah pada soket tabung |
| Solusi | : | Bersihkan soket/ganti soket |
| Model | : | TC-2088MN |
| Gejala kerusakan | : | Tidak ada suara dan gambar |
| Penyebab | : | Tuner bermasalah |
| Solusi | : | Ganti tuner lalu scan channel manual/otomatis |
| Model | : | TC-2088MNB |
| Gejala kerusakan | : | Protek, layar blank putih dengan garis blinking putih |
| Penyebab | : | Overheat dan tegangan short |
| Solusi | : | Ganti R374=1Ohm dan IC351=TDA6107JF |
| Model | : | TC-2088MNB |
| Gejala kerusakan | : | Gambar polos tapi suara normal |
| Penyebab | : | Tegangan 180v menuju CRT hilang |
| Solusi | : | Cek R374-180 Ohm, jika putus langsung ganti |
| Model | : | TC-2088MNB |
| Gejala kerusakan | : | Horizontal menyempit ke kiri dan kanan, warna blur terutama putih |
| Penyebab | : | C558=1uF/160v dan R558=22k rusak |
| Solusi | : | Ganti kedua komponen tersebut |
| Model | : | TC-2088MNB |
| Gejala kerusakan | : | Gambar bergaris-garis dan putih polos |
| Penyebab | : | R374 putus dan IC 351=TDA6107JF short |
| Solusi | : | Ganti kedua komponen tersebut |
| Model | : | TC-2088MNB |
| Gejala kerusakan | : | Gambar bergaris-garis dan putih polos |
| Penyebab | : | R374 putus dan IC 351=TDA6107JF short |
| Solusi | : | Ganti kedua komponen tersebut |
| 2. Panasonic TC-2088DX | ||
| Model | : | TC-2088DX |
| Gejala kerusakan | : | TV standby dan vertikal |
| Penyebab | : | Resistor ABL bermasalah |
| Solusi | : | Periksa atau ganti resistor ABL (37K) |
| Model | : | TC-2088DX Stereo |
| Gejala kerusakan | : | Terkadang bergaris vertikal dan kontras tidak berfungsi |
| Penyebab | : | - |
| Solusi | : | Periksa R ABL (37K) |
| 3. Panasonic TC-2088AF | ||
| Model | : | TC-2088AF |
| Gejala kerusakan | : | Cacat pada vertikal |
| Penyebab | : | Terkena petir |
| Solusi | : | Periksa 7808, jika short langsung ganti |
| 4. Panasonic TL-2088SF | ||
| Model | : | TL-2088SF |
| Gejala kerusakan | : | Gambar redup sebelah |
| Penyebab | : | Elco rusak/kering |
| Solusi | : | Ganti elco 10uF/250v |
| Model | : | TL-2088 |
| Gejala kerusakan | : | Layar blank putih disertai garis blinking putih lalu protek |
| Penyebab | : | R174/1Ohm dan IC 351(TDA6107JF) rusak |
| Solusi | : | Ganti kedua komponen tersebut |
| 5. Panasonic TC-2088 | ||
| Model | : | TC-2088CDV |
| Gejala kerusakan | : | Bergaris horizontal dan gambar kiri kanan tidak penuh |
| Penyebab | : | Kerusakan pada C852/220uf/200V |
| Solusi | : | Ganti C852 |
| Model | : | TC2088 |
| Gejala kerusakan | : | Hanya bergaris horizontal |
| Penyebab | : | Overheat atau ada tegangan yang short |
| Solusi | : | Ganti IC vertikal TA8403K dan cek R525 |
| Model | : | TC-2088 Goldsound |
| Gejala kerusakan | : | Tidak ada gambar tapi ada suara |
| Penyebab | : | Short pada flyback TLF15562F1 |
| Solusi | : | Ganti flyback TLF15562F1 |
| Model | : | TC-2088 |
| Gejala kerusakan | : | Screen tidak berfungsi, layar normal beberapa saat lalu muncul garis horizontal |
| Penyebab | : | FBT short dengan ground di G2 |
| Solusi | : | Ganti FBT, atau buat rangkaian G2 lalu transistor h-outnya |
| Model | : | TC-2088 |
| Gejala kerusakan | : | Indikator LED merah semakin redup dan TV tidak bisa start |
| Penyebab | : | Tegangan 5v drop, dioda zener D851/6,2v dan Transistor 850 (transistor standby) short |
| Solusi | : | Ganti semua komponen tersebut. Cek juga tegangan ke EEPROM dan Mikom |
| Catatan | : | Periksa juga elco pada bagian regulator 7805 |
| 6. Panasonic TC-2012RC | ||
| Model | : | TC-2012RC |
| Gejala kerusakan | : | Tidak bisa menyimpan |
| Penyebab | : | Ada dioda yang rusak |
| Solusi | : | Periksa semua dioda, ganti jika ada yang rusak/short |
| Model | : | TC-2012RC |
| Gejala kerusakan | : | Gambar terlipat dan menyempit |
| Penyebab | : | Defleksi yoke |
| Solusi | : | Lepas dan gulung ulang lilitan vertikal defleksi yoke |
| Model | : | TC-2012RC |
| Gejala kerusakan | : | V-hold adjust error dan gambar vertikal rolling |
| Penyebab | : | Resistor seri dengan potensio V-hold adjust putus |
| Solusi | : | Periksa dan ganti resistor yang seri dengan V-hold adjust |
| 7. Panasonic Quintrix | ||
| Model | : | Quintrix |
| Gejala kerusakan | : | Terdengar suara denging dan TV tidak bisa start |
| Penyebab | : | Dioda dekat trafo regulator short dan elco 10uF/160v bocor |
| Solusi | : | Ganti dioda dan elco yang bocor tersebut |
| Model | : | Quintrix F Series |
| Gejala kerusakan | : | Gambar tidak fokus dan buram |
| Penyebab | : | Flyback TLF4N052 rusak |
| Solusi | : | Ganti flyback TLF4N052 |
| Model | : | Quintrix 21" |
| Gejala kerusakan | : | Gambar tidak fokus ketika TV di ON |
| Penyebab | : | Soket CRT rusak |
| Solusi | : | Bersihkan atau ganti soket pada CRT |
| Model | : | Quintrix F |
| Gejala kerusakan | : | Indikator LED hanya berkedip-kedip |
| Penyebab | : | - |
| Solusi | : | Periksa semua titik solderan. Solder ulang jika ada yang retak |
| 8. Panasonic SEC-45IJ | ||
| Model | : | SEC-45IJ |
| Gejala kerusakan | : | TV mati total |
| Penyebab | : | Horizontal bermasalah |
| Solusi | : | Ganti horizontal dan periksa juga bagian defleksi yoke |
| 9. Panasonic TC-21Z | ||
| Model | : | TC-21Z |
| Gejala kerusakan | : | Protect, ditandai lampu hijau dan merah berkedip-kedip |
| Penyebab | : | Horizontal bermasalah |
| Solusi | : | Ganti horizontal dan periksa juga bagian defleksi yoke |
| 10. Panasonic TC-21LH | ||
| Model | : | TC-21LH |
| Gejala kerusakan | : | Tidak ada gambar tapi suara ada |
| Penyebab | : | Tegangan penguat warna (RGB) drop |
| Solusi | : | Ganti IC TA6107JK |
| 11. Panasonic RF-2750 | ||
| Model | : | RF-2750 |
| Gejala kerusakan | : | Mati total |
| Penyebab | : | Switch ON/OFF aus |
| Solusi | : | Ganti switch ON/OFF |
| 12. Panasonic TC Series | ||
| Model | : | TC Series |
| Gejala kerusakan | : | Layar hanya bergaris vertikal mendatar, tetapi jika setelan bright diredupkan gambar terlihat |
| Penyebab | : | R525 putus |
| Solusi | : | Coba untuk mengganti R525 (120K/470K) |
| 13. Panasonic Canon Dome | ||
| Model | : | Canon Dome |
| Gejala kerusakan | : | Pada saat dinyalakan hanya terdengar suara "jreeng" dan lampu standby nyala lalu mati lagi |
| Penyebab | : | Short pada tegangan output regulator |
| Solusi | : | Periksa dioda R2KS, jika short langsung ganti dengan yang baru |
| 14. Panasonic TC-100S | ||
| Model | : | TC-100S |
| Gejala kerusakan | : | Tampilan layar hilang |
| Penyebab | : | Ada komponen pendukung yang berubah nilai |
| Solusi | : | Periksa komponen pendukung vertikal sync dan horizontal sync |
| 15. Panasonic TC-5188SF | ||
| Model | : | TC-5188SF |
| Gejala kerusakan | : | TV protect |
| Penyebab | : | Tegangan D590 hanya 1v |
| Solusi | : | Periksa PIN 36 |
| 16. Panasonic TC-20T8 | ||
| Model | : | TC-20T8 |
| Gejala kerusakan | : | Matot |
| Penyebab | : | Regulator mati atau tidak bekerja |
| Solusi | : | Cek Q8 1 (C5253/C4804) dan Q805 (A1512/A733) |
| 17. Panasonic Goldsound Series | ||
| Model | : | Goldsounds TC Series |
| Gejala kerusakan | : | Gambar redup, jika diterangkan terlihat 1 garis vertikal |
| Penyebab | : | Tegangan 5v putus |
| Solusi | : | Ganti resistor ABL 525 (120K/147K) |
| 18. Panasonic Tipe TC | ||
| Model | : | TC Series |
| Gejala kerusakan | : | Suara normal dan gambar bergaris vertikal mendatar jika kondisi terang |
| Penyebab | : | R525 (120K ) bermasalah |
| Solusi | : | Ganti R525 (120K ) |
| 19. Panasonic Tipe Goldsound | ||
| Model | : | Goldsound TC Series |
| Gejala kerusakan | : | Gambar hanya bergaris vertikal mendatar jika layar terang, tetapi terlihat normal ketika diredupkan |
| Penyebab | : | R525 (120K/470K) putus |
| Solusi | : | Ganti R525 (120K/470K) |
| 20. Panasonic KX-TCD430DK | ||
| Model | : | KX-TCD430DK |
| Gejala kerusakan | : | Tidak bisa menerima siaran |
| Penyebab | : | Malfungsi pada rangkaian AGC |
| Solusi | : | Periksa jalur tegangan AGC pada tuner |
| 21. Panasonic TC-14601R | ||
| Model | : | TC-14601R |
| Gejala kerusakan | : | Tidak bisa start |
| Penyebab | : | Cek power supply 115v. IC Vertikal short |
| Solusi | : | Coba ganti IC vetikal. Jika setelah TV nyala raster terkadang blank atau hilang cek kabel tuner ke antena dan solder ulang PIN tengah yang didalam tuner |
| 22. Panasonic TC-20Z88JA | ||
| Model | : | TC-20Z88JA |
| Gejala kerusakan | : | TV susah start |
| Penyebab | : | Elco 35v/10uF (C862) dan elco 16v/100uF (C1205) bermasalah |
| Solusi | : | Ganti kedua elco tersebut dengan yang baru |
| 23. Panasonic TC-14 | ||
| Model | : | TC-14 |
| Gejala kerusakan | : | Terprotek |
| Penyebab | : | Kerusakan pada flyback |
| Solusi | : | Ganti flyback |
| 24. Panasonic Model Lama | ||
| Model | : | Panasonic lama |
| Gejala kerusakan | : | Gambar sebelah redup sebelah terang |
| Penyebab | : | Tegangan 180v/RGB drop |
| Solusi | : | Cari elco 10uF/250v lalu ganti |
| 25. Panasonic TC-5188 | ||
| Model | : | TC-5188DM |
| Gejala kerusakan | : | Mati (menciut) |
| Penyebab | : | Short pada dioda D816 |
| Solusi | : | Ganti elco C825, C805 (47MF 50V) lalu ganti Dioda D816 |
| Model | : | TC-5188MF |
| Gejala kerusakan | : | OSD (display) tidak keluar |
| Penyebab | : | Masalah pada IC 1105 / Fisik BA225 |
| Solusi | : | Periksa IC tersebut, jika ternyata rusak langsung ganti dengan yang sesuai/baru |
| 26. Panasonic TC-14P10 | ||
| Model | : | TC-14P10 |
| Gejala kerusakan | : | TV mati total |
| Penyebab | : | Kerusakan pada trafo switching |
| Solusi | : | Periksa trafo switching, jika ternyata rusak langsung ganti dengan yang sesuai/baru |
| Model | : | Panasonic |
| Gejala kerusakan | : | Gambar dan suara terkadang hilang |
| Penyebab | : | Tuner TV bermasalah |
| Solusi | : | Lepas tuner lalu ganti |
| 26. Panasonic 21GF21J | ||
| Model | : | 21GF21J |
| Gejala kerusakan | : | Gambar TV trapesium |
| Penyebab | : | Defleksi yoke bagian vertikal ada yang putus |
| Solusi | : | Ganti defleksi yoke cabutan atau yang baru |
| 27. Panasonic TC-14V33 | ||
| Model | : | TC-14V33 |
| Gejala kerusakan | : | Matot |
| Penyebab | : | Masalah pada bagian regulator |
| Solusi | : | Periksa regulator. Jika tegangan naik coba periksa seluruh elco didekat regulator |
| 28. Panasonic TC-14S20 | ||
| Model | : | TC-14S20 |
| Gejala kerusakan | : | Gambar dan suara normal, namun OSD tidak keluar |
| Penyebab | : | Tegangan H.sync melonjak. Hal ini bisa disebabkan karena kerusakan pada TR Q1135=C945 atau C2785 rusak |
| Solusi | : | Coba untuk mengganti TR tersebut dengan yang baru |
| Model | : | TC-14S20 |
| Gejala kerusakan | : | Layar putih polos, pindah channel baru bisa keluar gambar dan suara normal |
| Penyebab | : | Kerusakan IC EEPROM |
| Solusi | : | Cari dan ganti IC EEPROM 24C01A |
| Model | : | TC-14S20 |
| Gejala kerusakan | : | Ketika di ON indikator merah menyala namun susah start. Tegangan 90v drop sedangkan tegangan lainnya normal |
| Penyebab | : | Elco 47/50v rusak |
| Solusi | : | Ganti elco 47/50v (ada dua buah dibagian regulator) |
| 29. Panasonic TC-29FG20M | ||
| Model | : | TC-29FG20M |
| Gejala kerusakan | : | Layar blur atau seperti berkabut |
| Penyebab | : | Elco 160v aus |
| Solusi | : | Ganti elco 220uF/160v |
| 30. Panasonic Quintrix F | ||
| Model | : | Quintrix F |
| Gejala kerusakan | : | Tidak ada suara (bisu) |
| Penyebab | : | Speaker jebol |
| Solusi | : | Coba untuk mengganti speaker (namun terlebih dahulu diperiksa dulu) |
| 31. Panasonic TC-1613R | ||
| Model | : | TC-1613R |
| Gejala kerusakan | : | Tegangan drop semua |
| Penyebab | : | Short pada FBT |
| Solusi | : | Periksa FBT TLF14749F |
| Model | : | TC-1613R |
| Gejala kerusakan | : | Layar hitam namun suara dan OSD normal |
| Penyebab | : | Biasanya SW service ON/OFF error/rusak |
| Solusi | : | Modifikasi atau langsung ganti SW service ON/OFF |
| 32. Panasonic TC-21FG20JU | ||
| Model | : | TC-21FG20JU |
| Gejala kerusakan | : | Ketika dinyalakan lama kelamaan gambar jadi cacat kemudian standby. Indikator LED menyala warna kuning |
| Penyebab | : | Masalah pada IC 00BC0W |
| Solusi | : | Ganti IC 00BC0W |
| Model | : | Panasonic |
| Gejala kerusakan | : | Terkadang gambar bergaris horizontal, warna hitam putih atau gambar hilang |
| Penyebab | : | Ada titik solderan yang retak/kurang merekat pada bagian regulator output trafo switch dan power supply |
| Solusi | : | Solder ulang semua titik yang terlihat retak |
| 33. Panasonic 14" | ||
| Model | : | 14" IC AN5606K |
| Gejala kerusakan | : | TV mati total dan hanya terdengar suara bising |
| Penyebab | : | Kerusakan pada bagian output +90v (SE090) |
| Solusi | : | Periksa dioda zener 60v dan regulator bagian relay, biasanya korslet |
| 34. Panasonic TC-2099 | ||
| Model | : | TC-2099 |
| Gejala kerusakan | : | Tidak ada suara |
| Penyebab | : | Mute program bermasalah |
| Solusi | : | Periksa resistor ke IC program (biasanya putus) |
| Model | : | TC-2099 |
| Gejala kerusakan | : | Ketika gambar diterangkan hanya terlihat garis horizontal atau mati standby |
| Penyebab | : | R525 (39K) Xray control putus |
| Solusi | : | Ganti resistor tersebut |
| 35. Panasonic Model Quintrix | ||
| Model | : | Quintrix |
| Gejala kerusakan | : | Gambar gelap |
| Penyebab | : | Biasanya ada bayangan pada gambar jika screen dinaikkan |
| Solusi | : | Cek kondisi soket CRT |
| 36. Panasonic Lama 20" | ||
| Model | : | Panasonic lama 20" |
| Gejala kerusakan | : | Muncul garis horizontal ditengah |
| Penyebab | : | Masalah pada IC vertikal |
| Solusi | : | Coba bersihkan dan solder ulang kaki IC vertikal |
| Model | : | Panasonic (Box hitam) |
| Gejala kerusakan | : | Gambar gelap |
| Penyebab | : | Kerusakan pada TR FET birghtness |
| Solusi | : | Periksa transistor tersebut |
| 37. Panasonic Lama 14" | ||
| Model | : | Panasonic 14" |
| Gejala kerusakan | : | Kadang-kadang gambar muncul dan hilang |
| Penyebab | : | Masalah pada bagian tuner |
| Solusi | : | Cek tegangan pada tuner. Pastikan vertikal, B+, BU, BH, BL ada pada saat auto program ada tegangan dan bergantian |
| 38. Panasonic Alva Gold | ||
| Model | : | Alva Gold 14" |
| Gejala kerusakan | : | Gambar kabur dan gelap |
| Penyebab | : | Kurangnya tegangan fokus |
| Solusi | : | Coba ganti soket CRT |
| 39. Panasonic National | ||
| Model | : | National |
| Gejala kerusakan | : | Gambar samar dan kabur |
| Penyebab | : | Pancaran emisi elektron pada tabung kurang maksimal |
| Solusi | : | Periksa board dibelakang tabung mungkin ada titik solderan yang retak. Atau ganti soket tabung |
| Model | : | National |
| Gejala kerusakan | : | Gambar sebelah kiri gelap sedangkan kanan normal |
| Penyebab | : | Elco 185v pada flyback bermasalah |
| Solusi | : | Coba ganti elco tersebut |
| 40. Panasonic New Gold | ||
| Model | : | New Gold |
| Gejala kerusakan | : | Gambar blur/tidak fokus |
| Penyebab | : | Kemungkinan terjadi korosi pada soket CRT |
| Solusi | : | Bersihkan atau ganti soket CRT |
| 41. Panasonic TC-14S | ||
| Model | : | TC-14S |
| Gejala kerusakan | : | Terdengar bunyi "ciit", dioda zener 56v short dan arus acmatic output terlalu tinggi |
| Penyebab | : | C47uF/35v kering |
| Solusi | : | Ganti C47uf/35v (ada dua buah diblok power) |
| 42. Panasonic Nice Cristal | ||
| Model | : | Nice Cristal |
| Gejala kerusakan | : | Gambar blur/tidak fokus |
| Penyebab | : | Soket CRT korosi/berkarat |
| Solusi | : | Ganti atau bersihkan soket CRT |
| 43. Panasonic TC-1612R | ||
| Model | : | TC-1612R |
| Gejala kerusakan | : | Terkadang gambar muncul dan hilang |
| Penyebab | : | R116 (15K) bermasalah |
| Solusi | : | Ganti resistor tersebut |
| Model | : | TC-1612R |
| Gejala kerusakan | : | Gambar tidak bisa tersimpan ketika tunning |
| Penyebab | : | Masalah pada dioda yang short |
| Solusi | : | Cari dan ganti dioda D1130 dan D1128 |
| 44. Panasonic Model Gold | ||
| Model | : | Gold TC-14V50J |
| Gejala kerusakan | : | Gambar terlihat normal, namun ketika dicolokkan antena layar mengecil dan bunyi |
| Penyebab | : | Tegangan R820 (0.47Ohm) dibagian regulator pada kaki emitor Q801 terlalu tinggi |
| Solusi | : | Ganti R yang bermasalah tersebut |
| 45. Panasonic Jadul | ||
| Model | : | Panasonic jadul |
| Gejala kerusakan | : | Tidak bisa start |
| Penyebab | : | VCC IF tidak menerima tegangan |
| Solusi | : | Periksa jalur tegangan 12v |
| 46. Panasonic TC-2110BC | ||
| Model | : | TC-2110BC |
| Gejala kerusakan | : | Suara normal tapi gambar gelap |
| Penyebab | : | Terjadi kebocoran pada elco 220uF/160v |
| Solusi | : | Ganti elco 220uF/160v |
| Model | : | Panasonic |
| Gejala kerusakan | : | TV mati total terdengar suara denyit |
| Penyebab | : | Short pada dioda zener 56v |
| Solusi | : | Biasanya TV akan normal setelah dioda tersebut diganti |
| 47. Panasonic TC-21RY21J | ||
| Model | : | TC-21RY21J |
| Gejala kerusakan | : | Gambar menyempit atas bawah dan sinyal gambar lemah (seperti gejala kerusakan pada AGC) |
| Penyebab | : | IC 851 kekurangan tegangan output 5v |
| Solusi | : | Cari dan ganti R889 (3.3Ohm) |
| 48. Panasonic TC-21FJ50J | ||
| Model | : | TC-21FJ50J |
| Gejala kerusakan | : | Bergaris horizontal |
| Penyebab | : | Ada retakan pada bagian IC vertikal |
| Solusi | : | Solder ulang semua titik yang retak |
| 49. Panasonic TC-21GX50J | ||
| Model | : | TC-21GX50J |
| Gejala kerusakan | : | Ada bintik ketika pertama kali dihidupkan |
| Penyebab | : | Tuner TV bermasalah |
| Solusi | : | Ganti tuner/bersihkan IC tuner dengan tinner |
| 50. Panasonic TC-2013S | ||
| Model | : | TC-2013S |
| Gejala kerusakan | : | Bergaris horizontal |
| Penyebab | : | Kerusakan pada IC vertikal |
| Solusi | : | Ganti IC vertikal |
| 51. Panasonic 16" | ||
| Model | : | Panasonic 16" |
| Gejala kerusakan | : | Mati total |
| Penyebab | : | Resistor putus |
| Solusi | : | Ganti resistor R803 (560K) |
| Model | : | Panasonic lama 16" |
| Gejala kerusakan | : | Berdenging ketika start |
| Penyebab | : | Masalahnya ada pada flyback yang short |
| Solusi | : | Ganti FBT TLF14749F |
| Model | : | Panasonic XXX |
| Gejala kerusakan | : | Ketika layar diterangkan TV langsung protek |
| Penyebab | : | Masalahnya ada pada flyback yang short |
| Solusi | : | Biasanya resistor ABL R502 putus |
Cara Cepat Mengetahui Kerusakan TV Panasonic
Sebenarnya, ada trik sederhana yang berlaku untuk semua merek TV, terutama yang diproduksi di China. Trik ini dapat membantu kalian dengan cepat mencari penyebab kerusakan pada TV. Berikut adalah tipsnya:
- Tanyakan pada pemilik TV mengenai penyebab awal kerusakan. Hal ini dapat membantu kalian dalam menganalisis dan mempersempit penyebabnya.
- Perhatikan komponen dan kondisi fisik mesin TV. Biasanya, perhatikan apakah ada kapasitor (elko) yang membengkak, resistor yang terbakar, atau ada bekas cairan di PCB.
- Balikkan posisi PCB mesin dan perhatikan setiap titik solder. Pastikan tidak ada solder yang retak atau kekurangan timah.
- Ukur resistansi speaker. Jika tidak ada masalah, lanjutkan dengan memeriksa tegangan pasokan ke IC suara (ini berlaku untuk kasus TV yang tidak mengeluarkan suara).
- Pastikan lampu filamen di belakang tabung TV menyala. Jika tidak menyala, kalian dapat mengukur titik tegangan filamen ground dan H (biasanya sekitar 9V AC) yang terletak pada PCB kecil di belakang CRT. Jika tidak ada tegangan, periksa fuse yang mungkin putus (tips ini hanya berlaku untuk kasus ketika TV tidak mengeluarkan gambar).
- Ukur resistansi pada resistor sambil menyentuhkan probe pada kedua kaki resistor saat menekan tombol power. Pastikan tidak ada resistansi yang terlalu tinggi atau terlalu rendah (untuk kasus TV mati total).
- Periksa sekring/fuse. Jika ada yang putus, jangan langsung menggantinya. Periksa komponen dioda yang biasanya ada 4 buah, serta dioda bridge (dioda penyearah) (biasanya terhubung dengan kapasitor 400V). Tips ini khusus untuk kasus TV mati total.
Dengan menggunakan tips ini, kalian dapat mencari penyebab kerusakan pada TV secara cepat.
Baca juga:Â
- Cara Setting TV Digital Panasonic – Panduan Lengkap
- TV Panasonic Tidak Ada Suara – Penyebab dan Cara Atasi
Penutup
Demikianlah informasi exponesia.id tentang kerusakan TV Panasonic yang perlu kalian ketahui. Dalam artikel ini, kami telah membahas beberapa masalah umum yang sering terjadi pada TV Panasonic dan memberikan tips dan trik sederhana untuk mencari penyebab kerusakan secara cepat.
Dalam menjaga TV Panasonic kalian agar tetap berfungsi dengan baik, penting untuk memperhatikan komponen dan kondisi fisik mesin, seperti elko yang membengkak, resistor yang terbakar, atau bekas cairan di PCB. Selain itu, memeriksa lampu filamen, resistor, sekring, dan komponen dioda juga dapat membantu kalian mengidentifikasi masalah yang terjadi.
Dengan mengetahui beberapa langkah sederhana dalam mendiagnosis kerusakan TV Panasonic, kalian dapat menghemat waktu dan biaya yang diperlukan untuk memperbaikinya.
Namun, perlu diingat bahwa jika kalian tidak memiliki pengetahuan atau keahlian dalam bidang ini, lebih baik untuk meminta bantuan dari teknisi yang berpengalaman agar kerusakan tidak semakin parah.
Semoga artikel ini bermanfaat bagi kalian dalam mengatasi kerusakan TV Panasonic kalian. Dengan pemahaman yang baik tentang penyebab kerusakan dan langkah-langkah perbaikan yang tepat, kalian dapat menikmati pengalaman menonton TV yang lebih lancar dan tanpa masalah.
