Exponesia.id – Daftar Persamaan Flyback 154 177B Secara Lengkap. Dalam dunia elektronika, komponen-komponen kritis seperti flyback transformer memiliki peran penting dalam menyediakan daya dan menjaga stabilitas sistem. Salah satu jenis flyback transformer yang banyak digunakan adalah Flyback 154 177B. Dalam artikel ini, kita akan membongkar Persamaan Flyback 154 177B yang mendasari kinerja flyback transformer ini dan memahami esensi teknologi di baliknya.
Flyback transformer sering kali diintegrasikan dalam berbagai perangkat elektronik, termasuk monitor, televisi, dan peralatan elektronik lainnya. Keberadaannya memungkinkan konversi energi dari satu bentuk ke bentuk lainnya, menjaga efisiensi, dan memastikan kelancaran kinerja perangkat.
Melalui pembahasan ini, kita akan melihat secara mendalam Persamaan Flyback 154 177B, mengungkapkan bagaimana transformator ini berperan dalam menyediakan daya yang stabil untuk perangkat elektronik modern. Mari kita menyelusuri kompleksitas teknologi ini dan memahami hubungannya dengan perkembangan industri elektronika saat ini.
Flyback 154 177B Adalah?

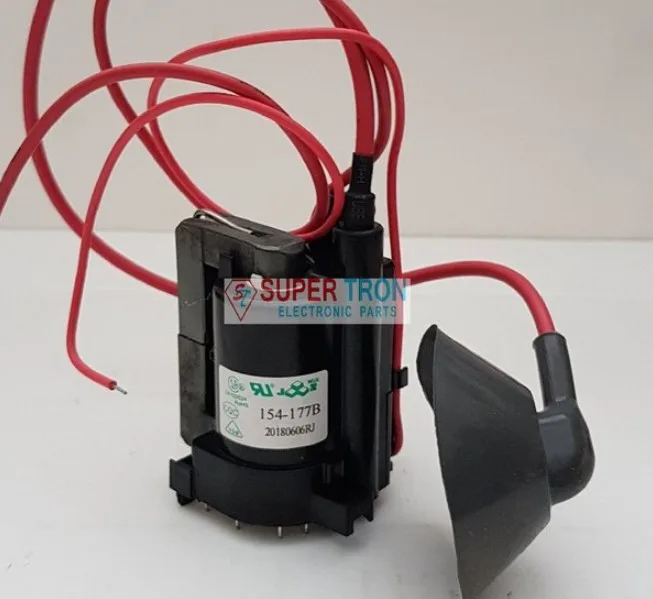

Flyback 154 – 177B merupakan sebuah jenis transformator flyback yang sering digunakan pada TV merek GOLDSTAR, LG, AKARI, dan INTEL. Transformator ini memiliki peran utama dalam menyediakan daya listrik untuk komponen-komponen di dalam perangkat TV. Meskipun secara khusus dirancang untuk digunakan pada merek-merek tertentu, seperti GOLDSTAR, LG, AKARI, dan INTEL, ada kemungkinan bahwa persamaan flyback ini juga dapat diaplikasikan pada TV merek lain.
Penting untuk dicatat bahwa penggunaan persamaan flyback pada TV merek yang berbeda tidak selalu dijamin berhasil, dan kesesuaian ini dapat bergantung pada faktor-faktor seperti jalur pin kaki flyback yang harus serupa. Pengalaman seorang teknisi elektronika dapat menjadi panduan berharga dalam mencari solusi penggantian komponen yang sesuai.
Seringkali, dalam praktiknya, beberapa teknisi telah berhasil menggantikan flyback yang rusak dengan persamaan yang memiliki jalur pin kaki yang sesuai, bahkan jika nomor serinya berbeda. Namun, perlu diingat bahwa penggunaan flyback yang bukan asli (non-ORI) mungkin memiliki perbedaan kualitas dan kekuatan dibandingkan dengan komponen aslinya. Oleh karena itu, penggantian dengan flyback persamaan harus dilakukan dengan hati-hati dan mempertimbangkan dampaknya terhadap kinerja dan daya tahan perangkat TV.
Persamaan Flyback 154 177B
Flyback TV, sebagai salah satu komponen vital dalam sistem TV tabung, rentan mengalami kerusakan seperti short atau jebol. Kondisi inilah yang membuat perbaikan flyback seringkali sulit dilakukan, dan penggantian dengan seri yang baru menjadi opsi yang umum diambil untuk memastikan kelancaran fungsi perangkat TV.
Dalam dunia elektronika, setiap flyback memiliki persamaannya masing-masing, yang mencakup informasi mengenai struktur pin dan karakteristik kinerjanya. Jika flyback yang dibutuhkan tidak tersedia dalam seri yang sama, teknisi atau pemilik TV dapat mencari alternatif dengan menggunakan persamaan flyback. Meskipun berbeda tipe, persamaan tersebut diharapkan dapat berfungsi dengan baik, mengingat fungsi dasar flyback tetap tidak berubah.
Berikut adalah beberapa tipe Persamaan Flyback 154 177B yang dapat dijadikan alternatif yang baik:
- 154-064P
- 154-374C (29 inch)
- 6174-8004A
- 6174Z-6040X
- MF6549
- FCM-20B058
- FCK-14B047
Penggunaan persamaan tersebut dapat diandalkan karena dalam praktiknya, penggantian flyback dengan persamaannya tidak menyebabkan efek berarti pada TV tabung. Selain itu, proses penggantian ini dianggap aman karena cara kerja dan fungsi flyback tetap konsisten.
Untuk mempermudah pencarian, flyback 154-177B dan persamaannya dapat dibeli baik di toko elektronik offline maupun online. Harga per unitnya dapat bervariasi, namun umumnya berkisar antara Rp. 60.000 hingga Rp. 85.000, menjadikannya solusi yang terjangkau untuk perbaikan perangkat TV. Dengan informasi ini, diharapkan pemilik TV dapat dengan mudah menemukan dan mengganti flyback yang diperlukan untuk memulihkan kembali kualitas dan fungsionalitas perangkat TV mereka.

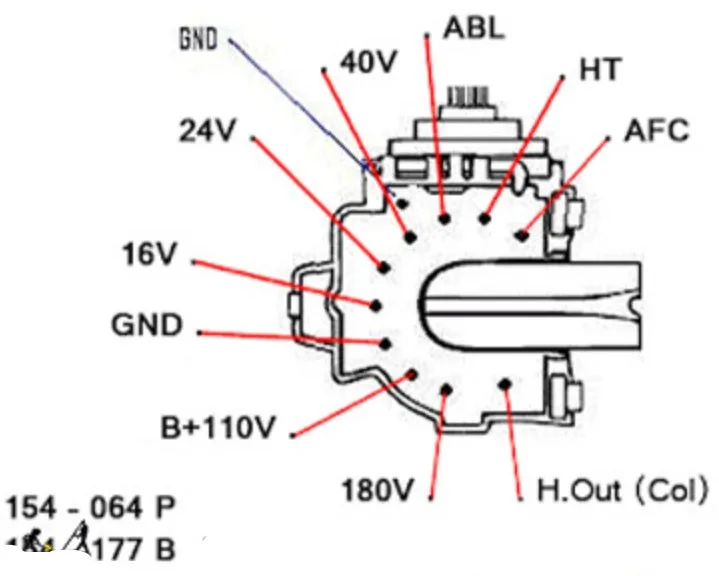

Data Pin Flyback 154-177B
Jika Anda tidak dapat menemukan persamaan flyback 154-177B yang telah disajikan sebelumnya, alternatif lain adalah mencari seri pengganti dengan mencocokkan data pin dari flyback 154-177B. Mengetahui data pin ini sangat krusial dalam memudahkan pencarian pengganti serta memastikan pemasangan flyback yang tepat dan aman.
Data pin tidak hanya mempermudah identifikasi pengganti yang sesuai, tetapi juga membantu dalam langkah-langkah pemasangan agar tidak merusak komponen-komponen lain di sekitarnya. Oleh karena itu, memahami data pin FTB 154-177B menjadi langkah penting ketika Anda membutuhkan penggantinya. Berikut adalah informasi mengenai data pin flyback 154-177B:
COL_185V_B+115V_GND_16V_24V_40V_ABL_H_AFC
Keterangan Data Pin:
- COL: H.Out / Colector Transistor Horizontal
- 185V: Video +185V/+200V
- B+115V: Tegangan dari Regulator
- GND: Ground
- 16V: Tegangan Out 16V
- 24V: Tegangan Out 24V untuk power vertikal
- 40V: Tegangan Out 40V
- ABL: Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis
- H: Heater
- AFC: Automatic Frequency Control / pengunci osilator frekuensi horizontal
Dengan memahami dan mencocokkan data pin tersebut, Anda dapat dengan lebih efektif menemukan pengganti flyback yang sesuai dengan kebutuhan spesifik perangkat TV Anda.
