Persamaan IC STV9302B – Update Informasi. Inovasi dalam dunia teknologi semakin tidak terbatas seiring waktu. Berbagai komponen kecil dengan fungsi yang besar dan vital telah dikembangkan, memberikan kontribusi signifikan dalam perubahan cara kita berinteraksi dan mengolah informasi.
Salah satu elemen tersebut adalah IC (Integrated Circuit), lebih tepatnya IC STV9302B. Sebagai komponen yang memiliki fungsi penting dalam berbagai perangkat elektronik, IC STV9302B telah menjadi subjek utama dalam penelitian dan pembahasan di bidang teknologi.
Artikel ini akan membahas secara mendalam tentang persamaan IC STV9302B, sebuah komponen yang sering digunakan dalam televisi dan beberapa perangkat elektronik lainnya.
Melalui artikel ini, kita akan memahami lebih dalam tentang fungsi, karakteristik, dan bagaimana cara kerja dari IC ini serta persamaan IC STV9302B. Jika kalian adalah seorang teknisi, mahasiswa teknik, atau seseorang yang tertarik untuk memahami lebih dalam tentang dunia elektronika, artikel ini akan menjadi panduan berharga untuk kalian.
Dalam dunia yang semakin digital, memahami komponen seperti IC STV9302B tidak hanya memberikan pengetahuan praktis, tetapi juga memperluas wawasan kita tentang bagaimana teknologi dapat membentuk kehidupan sehari-hari kita. Jadi, mari kita selami lebih dalam ke dalam misteri dan keajaiban dari IC STV9302B.
Deskripsi & Fitur STV9302B

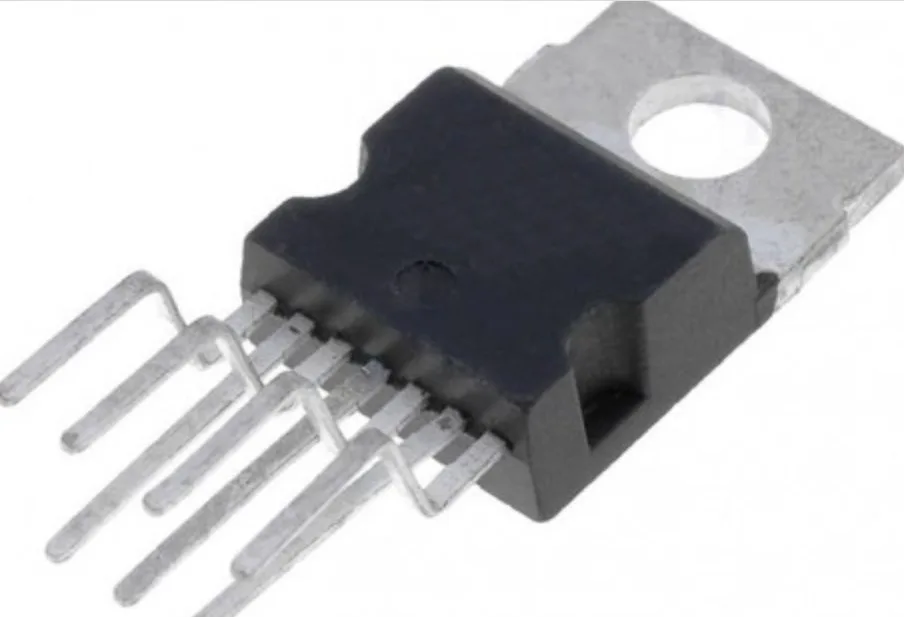

STV9302B adalah sebuah IC kontrol vertikal yang dirancang khusus untuk digunakan pada televisi tabung atau CRT. Fungsinya sangat penting dalam menghasilkan gambar yang stabil dan berkualitas pada layar televisi.
Beberapa fitur utama yang dimiliki oleh STV9302B antara lain:
- Kontrol Vertikal yang Unggul
IC ini memiliki kemampuan untuk memproses sinyal gambar dan menghasilkan output vertikal yang akurat. Hal ini memungkinkan tampilan gambar yang stabil dan tidak bergelombang pada layar TV. - Amplifier Output Vertikal yang Kuat
STV9302B dilengkapi dengan amplifier output vertikal yang kuat dan stabil. Fitur ini memastikan bahwa sinyal vertikal yang dihasilkan cukup kuat dan tajam, sehingga gambar yang ditampilkan tampak jelas dan terperinci. - Proteksi Termal
IC ini juga dilengkapi dengan sistem proteksi termal yang berfungsi untuk mencegah kerusakan pada IC jika terjadi peningkatan suhu yang berlebihan. Proteksi termal ini membantu menjaga kekalianlan dan umur panjang IC tersebut. - Proteksi Overload
STV9302B juga memiliki sistem proteksi overload yang berperan penting dalam melindungi IC dari kerusakan akibat beban listrik yang berlebihan. Fitur ini membantu menjaga kinerja dan kestabilan IC dalam situasi beban listrik yang tinggi. - Proteksi Anti-Arcing
IC ini dilengkapi dengan sistem proteksi anti-arcing yang berguna untuk mencegah terjadinya arcing atau korsleting yang dapat merusak IC. Fitur ini memberikan perlindungan tambahan terhadap IC dan membantu menjaga kekalianlannya.
STV9302B adalah IC yang sangat krusial dalam televisi tabung atau CRT. Dengan fitur-fitur canggih yang dimilikinya, IC ini mampu menghasilkan output vertikal yang stabil dan berkualitas tinggi. Hal ini memungkinkan televisi tabung atau CRT untuk menampilkan gambar yang jernih, tajam, dan stabil pada layarnya.
Data Pin IC STV9302B
Berikut ini adalah informasi mengenai pin pada IC STV9302B:
- Pin 1: Ground (GND)
- Pin 2: Input DC coupling (IN)
- Pin 3: Tidak terhubung (NC)
- Pin 4: Tidak terhubung (NC)
- Pin 5: Output DC coupling (OUT)
- Pin 6: Tegangan referensi (REF)
- Pin 7: Proteksi termal (OTP)
- Pin 8: Tegangan supply (VCC)
- Pin 9: Proteksi overload (OVP)
- Pin 10: Proteksi anti-arcing (UVP)
Perlu dicatat bahwa pin NC berarti “Not Connected” atau tidak terhubung, dan pin tersebut tidak digunakan dalam rangkaian. Penting untuk memastikan kabelisasi dan pengaturan pin yang benar saat menggunakan IC STV9302B agar IC dapat berfungsi dengan baik dan mencegah kerusakan pada IC atau komponen lainnya.
Absolute Maximum Ratings
| SYMBOL | PARAMETER | VALUE | UNIT |
|---|---|---|---|
| Voltage | |||
| VS | Supply Voltage (pin 2)*1,2 | 40 | V |
| V5, V6 | Flyback Peak Voltage*2 | 70 | V |
| V3 | Voltage at Pin 3*2,3,6 | -0.4 to (VS + 3) | V |
| V1, V7 | Amplifier Input Voltage*2,6,7 | – 0.4 to (VS + 2) or +40 | V |
| Current | |||
| l0 (1) | Output Peak Current at f = 50 to 65 Hz, t ≤ 10 µs*4 | ±5 | A |
| I0 (2) | Output Peak Current non-repetitive*5 | ±2 | A |
| l3 Sink | Sink Current, t < 1 ms*3 | 1.5 | A |
| I3 Source | Source Current, t < 1 ms | 1.5 | A |
| I3 | Flyback pulse current at f = 50 to 65 Hz, t ≤10 µs*4 | ±5 | A |
| ESD Susceptibility | |||
| ESD1 | Human body model (100 pF discharged through 1.5 kΩ) | 2 | kV |
| ESD2 | EIAJ Standard (200 pF discharged through 0 Ω | 300 | V |
| Temperature | |||
| Ts | Storage Temperature | -40 to 150 | °C |
| Tj | Junction Temperature | 150 | °C |
CATATAN:
- Biasanya tegangan flyback sedikit lebih dari 2 × VS. Hal ini harus diperhatikan saat mengatur VS.
- Pin Versus (pin 4)
- V3 memiliki tegangan yang lebih tinggi dari VS selama paruh pertama pulsa flyback.
- Arus puncak keluaran berulang seperti itu biasanya diamati sebelum dan sesudah pulsa flyback.
- Arus puncak keluaran non-repetitif ini dapat diamati, misalnya, selama fase
Switch-On/SwitchOff. Arus puncak ini dapat diterima selama Stkalianr Daerah
Operasi (SOA) dihormati. - Semua pin memiliki dioda terbalik terhadap pin 4, dioda ini tidak boleh diberi tegangan maju.
- Tegangan input tidak boleh melebihi nilai yang lebih rendah antara VS + 2 atau 40 volt.
Thermal Data STV9302B
| SYMBOL | PARAMETER | VALUE | UNIT |
|---|---|---|---|
| RthJC | Junction-to-Case Thermal Resistance | 3 | °C/W |
| TT | Temperature for Thermal Shutdown | 150 | °C |
| TJ | Recommended Max. Junction Temperature | 120 | °C |
Demikianlah ringkasan tentang datasheet IC STV9302B yang perlu dipahami dan diperhatikan sebelum melakukan penggantian IC.
Persamaan IC STV9302B
Banyak orang menghadapi kesulitan saat mencari pengganti IC yang rusak, terutama ketika mereka tidak dapat menemukan IC dengan seri yang sama. Namun, hampir semua jenis IC kontrol vertikal pada TV memiliki persamaannya masing-masing, termasuk persamaan STV9302B dan IC vertikal LA78141.
Tersedia sejumlah persamaan IC STV9302B yang baik dan cocok untuk digunakan sebagai pengganti saat IC asli pada televisi mengalami kerusakan. Dengan adanya persamaan IC ini, kalian tidak perlu khawatir jika kesulitan menemukan IC dengan seri yang sama. Cukup cari persamaan yang memiliki karakteristik dan pin data yang persis sama, maka masalah dapat teratasi dengan mudah.
Meskipun persamaannya berbeda jenis, mengganti IC STV9302B dengan persamaannya adalah pilihan yang tepat, karena fungsi dan cara kerjanya tetap sama. Berikut ini adalah beberapa persamaan IC STV9302B yang baik dan sangat cocok digunakan sebagai pengganti:
- STV9302A
- LA78040
- AN5522
- STV9378
Demikianlah beberapa persamaan IC STV9302B yang sangat cocok digunakan sebagai pengganti terbaik. Daftar persamaan di atas merupakan pilihan yang aman dan tidak akan menimbulkan efek samping atau kerusakan yang lebih parah pada televisi kalian jika digunakan sebagai pengganti.
Fungsi IC STV9302B
IC STV9302B memiliki fungsi utama sebagai kontrol vertikal pada televisi tabung atau CRT. Fungsi kontrol vertikal ini bertanggung jawab dalam memproses sinyal gambar dan menghasilkan output vertikal yang tepat untuk menampilkan gambar yang stabil pada layar TV.
Secara lebih spesifik, fungsi-fungsi IC STV9302B meliputi:
- Penerimaan sinyal gambar: IC STV9302B menerima sinyal gambar dari sumber video, seperti tuner atau pemutar DVD, melalui input DC coupling pada pin 2.
- Pemrosesan sinyal gambar: IC STV9302B memproses sinyal gambar untuk menghasilkan output vertikal yang tepat pada pin 5.
- Penguatan output vertikal: IC STV9302B dilengkapi dengan amplifier output vertikal yang kuat dan stabil pada pin 5 untuk menghasilkan output sinyal vertikal yang kuat dan tajam.
- Proteksi termal: IC STV9302B dilengkapi dengan sistem proteksi termal pada pin 7 yang mencegah kerusakan pada IC jika terjadi peningkatan suhu yang berlebihan.
- Proteksi overload: IC STV9302B dilengkapi dengan sistem proteksi overload pada pin 9 yang mencegah kerusakan pada IC jika terjadi beban listrik yang berlebihan.
- Proteksi anti-arcing: IC STV9302B dilengkapi dengan sistem proteksi anti-arcing pada pin 10 yang mencegah terjadinya arcing atau korsleting yang dapat merusak IC.
Dengan fungsi-fungsi di atas, IC STV9302B memungkinkan televisi tabung atau CRT untuk menampilkan gambar yang jernih dan stabil pada layar TV.
Penutup
Sejauh ini, exponesia.id telah menelusuri jalan panjang yang penuh informasi tentang persamaan IC STV9302B, mengungkap setiap aspeknya dan menjelajahi pentingnya dalam berbagai aplikasi teknologi.
Komponen semacam ini, meski tampak sederhana dan kecil, adalah jantung dari banyak perangkat elektronik yang kita gunakan setiap hari. Mereka adalah bukti bahwa kemajuan teknologi bukanlah hasil dari perubahan besar saja, tetapi juga dari inovasi kecil yang terjadi di balik layar.
Mengingat kompleksitas dan luasnya dunia teknologi, pemahaman kita tentang IC STV9302B mungkin baru saja di permukaan. Namun, dengan pengetahuan dasar ini, kita sudah bisa menghargai bagaimana kerja bagian penting dari perangkat elektronik, dan bagaimana peran mereka dalam mempengaruhi kinerja keseluruhan sistem. Ada masih banyak lagi persamaan dan perbedaan IC lainnya yang dapat kita jelajahi.
Semoga melalui artikel ini, kita dapat lebih menghargai bagaimana teknologi telah mempengaruhi kehidupan kita, dan bagaimana setiap komponen, tidak peduli seberapa kecil, memiliki peran yang signifikan.
Jadi, teruslah belajar dan mengeksplorasi, karena pengetahuan tentang dunia elektronika selalu membawa kita lebih dekat ke masa depan yang lebih canggih dan efisien.
Selamat menjelajah lebih lanjut tentang dunia IC dan berbagai misteri yang masih menunggu untuk ditemukan. Sampai jumpa di artikel selanjutnya!
