Exponesia.id – Persamaan Transistor A733 : Terlengkap. Transistor A733, sebuah perangkat semikonduktor yang telah lama menjadi tulang punggung berbagai aplikasi elektronika, menyimpan keajaiban di balik dimensinya yang kecil. Dengan keunggulan performa dan daya tahan yang baik, A733 menjadi pilihan utama bagi banyak insinyur dan pengembang elektronika. Mari kita kupas lebih dalam untuk memahami apa yang membuatnya istimewa dan bagaimana persamaannya membantu mendukung berbagai sistem elektronika.
Artikel ini tidak hanya akan memberikan gambaran umum tentang Persamaan Transistor A733, tetapi juga akan membahas karakteristik kritisnya, seperti daya, tegangan, dan arus. Melalui pembahasan ini, pembaca akan mendapatkan pemahaman yang lebih mendalam tentang bagaimana mengimplementasikan transistor A733 secara efektif dalam desain sirkuit elektronik mereka.
Jangan lewatkan kesempatan untuk mengeksplorasi keunikan dan kehandalan transistor A733. Bersiaplah untuk membuka pintu dunia kecil ini, di mana persamaan menjadi kunci utama untuk memahami dan mengoptimalkan kinerja perangkat elektronika modern.

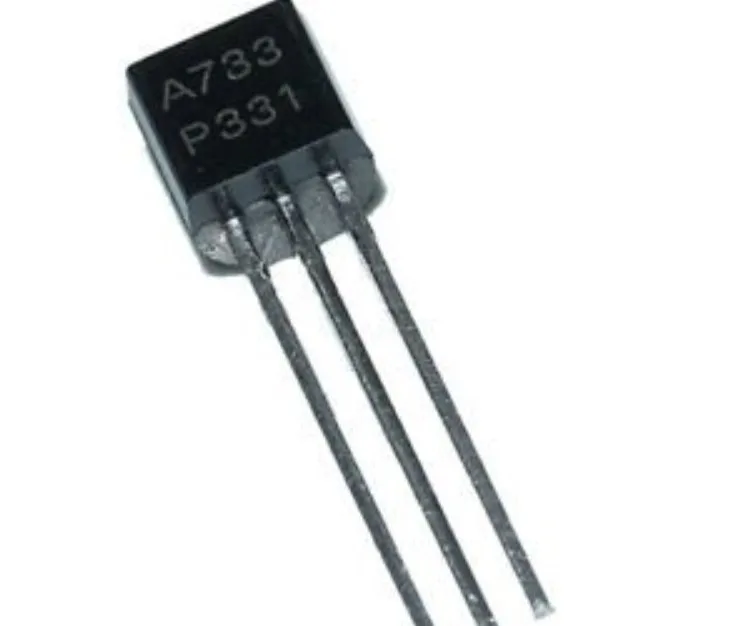

Transistor A733
Transistor A733, sejenis transistor PNP, menjadi komponen umum yang sering digunakan dalam beragam sirkuit elektronika. Keberagaman aplikasi yang melibatkan fungsi switching atau amplifikasi menjadikannya pilihan yang diminati, terutama dalam rangkaian amplifier.
Beberapa spesifikasi utama dari transistor A733 mencakup kapasitas tegangan maksimum hingga -50V dan kemampuan arus hingga 150mA. Tidak hanya itu, transistor ini memiliki tegangan emitor-basis maksimum sebesar 5V, dengan tegangan saturasi minimum hanya mencapai 0.3V.
Meskipun memiliki karakteristik yang menarik, terkadang sulit untuk menemukan transistor A733 di pasaran, baik itu di toko elektronik konvensional maupun daring. Dalam situasi seperti ini, pengetahuan tentang transistor alternatif yang memiliki karakteristik dan spesifikasi serupa menjadi sangat penting, sehingga dapat digunakan sebagai pengganti yang efektif untuk A733.
Kegunaan Transistor A733
Transistor A733, yang memiliki kegunaan khusus sebagai penguat berdaya rendah dan dalam rangkaian saklar elektronik (switching), menemukan penerapan luas dalam berbagai bidang. Salah satu tempat umum di mana transistor ini digunakan adalah dalam rangkaian televisi, di mana fungsinya sebagai penguat daya rendah membantu meningkatkan kinerja sinyal. Selain itu, A733 sering ditemui dalam driver relay, di mana kemampuannya menangani arus maksimum hingga 150 mA menjadikannya pilihan yang ideal sebagai penggerak relay.
Namun, daya kembangannya tidak berhenti di situ. Transistor A733 juga sering dimanfaatkan dalam rangkaian power supply switching, menyediakan solusi yang efektif untuk mengatur dan mendistribusikan daya dalam berbagai perangkat elektronika. Keistimewaannya terletak pada kemampuan operasinya dalam rentang frekuensi yang cukup luas, membuatnya menjadi komponen yang sangat berguna dalam berbagai aplikasi.
Dengan frekuensi kerja yang mencapai maksimum 180 MHz, A733 tak hanya digunakan sebagai penguat sinyal audio, tetapi juga menemukan tempatnya dalam penguatan sinyal Radio Frekuensi (RF). Ini membuktikan fleksibilitasnya sebagai komponen elektronika yang dapat digunakan dalam berbagai keperluan.
Secara keseluruhan, transistor A733 memiliki berbagai aplikasi yang mencakup penguat pre-amplifier, penguatan sinyal, rangkaian sensor, rangkaian switching, rangkaian kombinasi darlington, dan rangkaian RF. Dengan beragam fungsinya, A733 menjadi salah satu transistor yang sangat dicari dan diandalkan dalam desain sirkuit elektronika modern.
Karakteristik Transistor A733
Transistor A733, meskipun memiliki dimensi fisik yang relatif kecil, memiliki kapasitas daya yang terbatas sekitar 0.25W, sebanding dengan transistor daya rendah lainnya. Meskipun daya beban yang dapat ditangani terbatas, transistor ini tetap mampu menangani tegangan kolektor-emitor yang tinggi, mencapai -50V dengan arus 0.15A.
Meski berskala kecil, transistor A733 menonjol dalam kemampuan penguatan sinyal dengan tingkat yang cukup besar, berkisar antara -90 hingga 600 kali. Kemampuan ini menjadikan A733 sering dipilih sebagai pilihan yang optimal untuk aplikasi penguatan sinyal, terutama dalam rangkaian driver amplifier.
Diperlukan bias tegangan basis yang terbalik atau negatif pada transistor A733, dengan tegangan maksimum sebesar -5 volt. Selain itu, rentang suhu operasional transistor ini umumnya berkisar antara -55 hingga 150 °C, memberikan fleksibilitas dalam berbagai lingkungan operasional.
Sebagai informasi lebih lanjut, berikut adalah datasheet lengkap dari transistor A733. Dengan memahami karakteristik-karakteristik ini, kita dapat lebih baik memahami dan mengoptimalkan penggunaan transistor A733 dalam berbagai aplikasi elektronika.
| Jenis | PNP |
|---|---|
| Arus kolektor max | 0.15A |
| Tegangan kolektor – emitor | – 50V |
| Tegangan kolektor – basis | – 60V |
| Tegangan emitor – basis | – 5V |
| Frekuensi kerja max | 180MHz |
| Daya max kolektor | 0.25W |
| Tingkat penguatan | 90 – 600 |
| Suhu kerja | -55 150 °C |
| Kemasan | Plastik TO 92 |
Persamaan Transistor A733
Dengan melihat karakteristik singkat seperti penjelasan di atas, cukup mudah untuk menentukan persamaan transistor A733 Persamaan transistor A733 dapat diidentifikasi dengan merinci beberapa opsi pengganti yang memiliki karakteristik serupa. Berdasarkan datasheet dan karakteristik kinerja, beberapa transistor yang dapat digunakan sebagai alternatif pengganti A733 meliputi 2N2907, 2N3906, A1015, dan 2SA1266. Penting untuk dicatat bahwa meskipun transistor ini dapat menjadi pengganti yang efektif, perlu memeriksa datasheet masing-masing untuk memastikan kesesuaian konfigurasi pin, karena konfigurasi basis, kolektor, dan emitor bisa berbeda.
Selain itu, dalam konteks transistor komplementer atau pasangan yang paling cocok dengan tipe A733 (PNP), dapat dipertimbangkan transistor NPN seperti C945. Transistor C945 dapat dipasangkan dengan A733 untuk mencapai fungsi yang seimbang dalam aplikasi elektronika.
Dalam perancangan sirkuit elektronika dengan menggunakan transistor A733, penting untuk memperhatikan batasan arus kolektor maksimum, yaitu 150mA. Penggunaan arus kolektor melebihi nilai ini dapat mengakibatkan transistor menjadi panas dan bahkan mengalami breakdown atau kerusakan. Oleh karena itu, ketelitian dalam menentukan parameter operasional sangatlah penting agar transistor bekerja dalam batas-batas yang aman dan efisien.
Secara keseluruhan, memahami persamaan transistor A733 dan pemilihan pengganti yang tepat, bersama dengan memperhatikan batasan operasional, akan membantu memastikan keberlanjutan kinerja yang optimal dalam desain sirkuit elektronika.
BACA JUGA :
- Jenis Jenis Transistor – Informasi Terbaru
- Prinsip Kerja Dioda : Karakteristik dan Aplikasinya
- Apa itu PCB Dalam AC : Fungsi dan Keunggulannya
Kesimpulan
Dalam penutup artikel ini, exponesia.id telah menjelajahi secara mendalam mengenai persamaan transistor A733. Melalui pembahasan yang terperinci, kita dapat memahami karakteristik, kegunaan, dan spesifikasi teknis transistor ini. Pentingnya pemahaman persamaan transistor A733 menjadi kunci untuk efisiensi dalam penggunaan elektronika modern.
Sebagai komponen kritis dalam rangkaian elektronik, pemahaman yang baik tentang persamaan transistor A733 memberikan keuntungan signifikan dalam merancang, memperbaiki, dan mengoptimalkan berbagai perangkat elektronik. Dengan pengetahuan ini, para profesional dan hobiis elektronika dapat mencapai kinerja maksimal dari perangkat mereka.
Melalui artikel ini, kita berharap pembaca mendapatkan wawasan yang berharga tentang persamaan transistor A733 serta dapat mengaplikasikannya dalam proyek-proyek elektronik mereka. Dengan terus memperdalam pengetahuan tentang komponen ini, kita dapat lebih efektif dalam menciptakan solusi inovatif dan memajukan teknologi elektronika ke tingkat berikutnya.
