Rangkaian listrik Seri – Konsep dan Aplikasi. Bergerak melalui labirin dunia elektronik, kita sering kali berhadapan dengan rangkaian-rangkaian kompleks yang menggabungkan berbagai elemen dan komponen.
Diantara beragam jenis rangkaian tersebut, rangkaian seri muncul sebagai salah satu konsep fundamental yang sering digunakan dalam berbagai aplikasi listrik dan elektronik.
Artikel ini hadir untuk mengajak kalian berkelana dalam perjalanan pengetahuan mengenai rangkaian listrik seri, sebuah konsep yang tampak sederhana, namun penuh dengan nuansa dan subtansi penting.
Sebuah pemahaman yang mendalam terhadap rangkaian listrik seri dapat menjadi fondasi yang kuat dalam memahami rangkaian yang lebih kompleks di masa depan.
Mari kita mulai penjelajahan ini dengan langkah pertama yang mantap dan pastikan diri kalian siap untuk berlayar di lautan listrik yang luas dan mendalam ini.
Apa Itu Rangkaian listrik Seri?

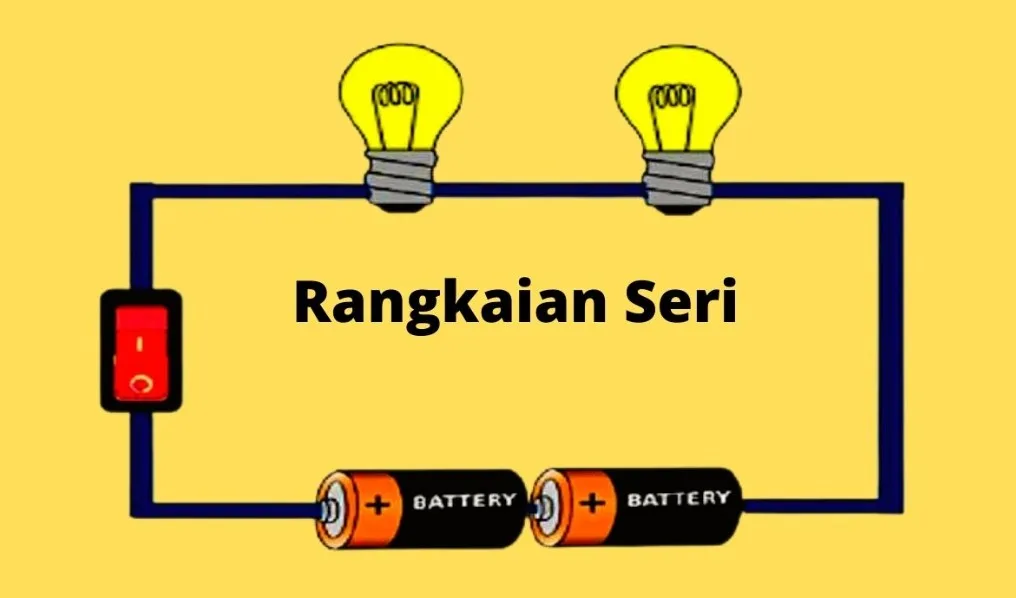

Rangkaian listrik seri adalah salah satu jenis rangkaian dasar dalam dunia elektronik. Dalam rangkaian jenis ini, semua komponen atau elemen rangkaian dihubungkan secara berurutan satu setelah yang lain, sehingga hanya terdapat satu jalur arus listrik.
Ibarat sebuah lintasan balap, rangkaian seri memungkinkan aliran arus listrik bergerak dari titik awal, melewati setiap komponen yang ada, dan kembali ke titik awal tanpa ada percabangan atau jalan alternatif. Dengan kata lain, arus yang mengalir dalam rangkaian listrik seri adalah konstan, yakni sama di setiap titik di dalam rangkaian tersebut.
Meskipun terdengar sederhana, rangkaian seri memegang peranan penting dalam berbagai aplikasi listrik dan elektronik. Misalnya, dalam penggunaan beban lampu secara seri pada hiasan pohon Natal, atau rangkaian baterai dalam senter yang diletakkan secara seri untuk meningkatkan tegangan.
Namun, meskipun memiliki kegunaan yang luas, rangkaian seri juga memiliki beberapa kelemahan. Salah satunya adalah jika satu komponen dalam rangkaian mengalami kerusakan, maka seluruh rangkaian akan terputus dan tidak bisa berfungsi.
Memahami konsep dan karakteristik rangkaian listrik seri adalah langkah awal penting dalam memahami dunia elektronik yang lebih luas dan kompleks. Dengan pemahaman ini, kita bisa merancang dan memecahkan masalah dalam rangkaian listrik dengan lebih efisien dan efektif.
Prinsip Kerja Rangkaian Seri
Prinsip kerja rangkaian listrik seri berpusat pada konsep sederhana: arus yang mengalir melalui setiap komponen dalam rangkaian adalah sama. Dalam kata lain, arus (I) yang mengalir dalam rangkaian seri tetap konstan di sepanjang rangkaian.

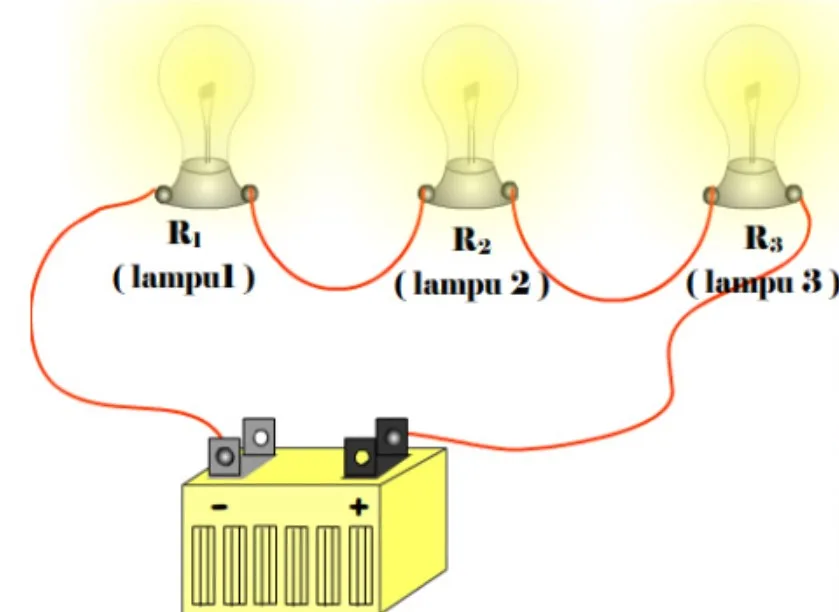

Mari kita bayangkan sebuah rangkaian seri dengan tiga lampu. Jika kita menyuplai arus dari sumber listrik, misalnya baterai, arus tersebut akan mengalir melalui setiap lampu satu per satu, dan tidak ada arus yang ‘bercabang’ atau ‘berbelok’ ke jalur lain. Arus yang keluar dari sumber listrik sama dengan arus yang melalui setiap lampu dan akhirnya kembali ke sumber.
Sementara itu, tegangan atau beda potensial (V) dalam rangkaian seri akan terbagi-bagi di setiap komponen. Total tegangan dalam rangkaian adalah jumlah dari tegangan di setiap komponen. Jadi, jika kalian memiliki tiga lampu dalam rangkaian seri dan tegangan total adalah 12 Volt, maka tegangan tersebut akan dibagi antara ketiga lampu tersebut (asumsi lampu-lampu tersebut identik).
Selain itu, hukum Ohm juga berlaku dalam rangkaian listrik seri. Jika kalian mengetahui nilai resistansi total (R total) dan arus (I), kalian bisa menentukan tegangan total (V total) dengan rumus V = I * R.
Dengan memahami prinsip-prinsip ini, kita dapat merancang dan memahami berbagai macam rangkaian listrik dan perangkat elektronik yang menggunakan rangkaian listrik seri sebagai dasarnya.
Ciri – Ciri Rangkaian Listrik Seri
Rangkaian listrik seri memiliki beberapa ciri atau karakteristik yang membedakannya dari rangkaian listrik lainnya. Berikut ini adalah beberapa ciri rangkaian seri:
- Rangkaian seri lebih sederhana karena hanya memiliki satu jalur aliran listrik.
- Semua komponen rangkaian seri disusun dalam satu baris atau satu deret.
- Tidak ada cabang arus dalam rangkaian seri.
- Arus listrik yang mengalir melalui setiap komponen memiliki besaran yang sama.
- Tegangan pada setiap komponen bergantung pada nilai resistor.
- Rangkaian seri menghasilkan hambatan pengganti yang lebih besar daripada nilai resistor terbesar.
- Jika salah satu beban listrik terputus, maka seluruh aliran listrik juga terputus.
- Naik dan turunnya arus dalam rangkaian seri dipengaruhi oleh beban listrik yang terhubung.
- Rangkaian seri tidak memerlukan banyak penghantar listrik atau kabel sebagai penyusunnya.
- Cahaya lampu cenderung lebih terang dalam rangkaian seri.
- Rangkaian seri memiliki hambatan yang cukup besar.
- Hanya diperlukan satu sakelar atau switch untuk satu rangkaian seri.
Kelebihan dan Kekurangan Rangkaian Seri
Pada setiap jenis rangkaian listrik, pasti terdapat kelebihan dan kekurangannya. Berikut adalah pertimbangan mengenai kelebihan dan kekurangan rangkaian listrik seri:
Kelebihan Rangkaian Listrik Seri
- Rangkaian seri memiliki susunan yang sederhana sehingga lebih praktis.
- Lebih mudah untuk diperbaiki jika terjadi kerusakan.
- Menghemat biaya karena menggunakan sedikit kabel.
Kekurangan Rangkaian Listrik Seri
- Jika salah satu komponen mati, maka seluruh rangkaian akan mati.
- Lebih boros energi jika terdapat banyak lampu dalam rangkaian.
- Arus listrik yang mengalir tidak merata ke seluruh bagian rangkaian.
Sekali lagi, kelebihan dan kekurangan ini harus dipertimbangkan saat merancang dan menggunakan rangkaian listrik seri.
Rumus Rangkaian Seri
Cara mengetahui besar hambatan listrik rangkaian seri cukup mudah. kalian perlu mengetahui total hambatan dari setiap komponen di dalam rangkaian tersebut.
Untuk menghitung secara matematis, gunakan rumus rangkaian seri. Untuk mempermudah perhitungan, hafalkan rumusnya. Rumus rangkaian seri adalah sebagai berikut:
- Rs = R1 + R2 + R3 ….
Keterangan:
- Rs: Hambatan total rangkaian seri (Ohm)
- R1: Hambatan pertama (Ohm)
- R2: Hambatan kedua (Ohm)
- R3: Hambatan ketiga (Ohm)
Tentu saja, hanya mengetahui rumus rangkaian seri tidaklah cukup. Untuk memahaminya dengan lebih baik, perhatikan contoh soal rangkaian seri berikut ini!
Contoh Soal:
Misalkan ada tiga lampu di dalam sebuah ruangan. Masing-masing lampu memiliki hambatan 5 ohm, 3 ohm, dan 4 ohm. Jika ketiga lampu tersebut disusun dalam rangkaian seri, tentukanlah besar hambatan totalnya!
Penyelesaian:
Diketahui: R1 = 5 ohm; R2 = 3 ohm; R3 = 4 ohm.
Dicari: Rs = …?
Jawab:
Rs = R1 + R2 + R3
= 5 ohm + 3 ohm + 4 ohm
= 12 ohm
Jadi, besar hambatan total pada rangkaian seri tersebut adalah 12 ohm.
Contoh Soal Lainnya:
Sebuah ruangan memiliki rangkaian seri dengan hambatan total 12 ohm. Jika dua lampu memiliki hambatan masing-masing 5 ohm dan 1 ohm, tentukanlah hambatan lampu yang tersisa.
Penyelesaian:
Diketahui: Rs = 12 ohm; R1 = 5 ohm; R2 = 1 ohm
Dicari: R3 = …?
Jawab:
Rs = R1 + R2 + R3
12 ohm = 5 ohm + 1 ohm + R3
12 ohm = 6 ohm + R3
R3 = 12 ohm – 6 ohm
R3 = 6 ohm
Jadi, hambatan lampu yang belum diketahui pada rangkaian seri tersebut adalah 6 ohm.
Dengan menggunakan rumus dan contoh-contoh soal seperti di atas, kalian dapat mengetahui besar hambatan listrik rangkaian seri dengan mudah.
Contoh Penerapan Rangkaian Seri
Rangkaian listrik seri banyak diterapkan dalam kehidupan sehari-hari dan berbagai bidang industri. Berikut adalah beberapa contoh penerapannya:
- Hiasan Lampu Natal: Salah satu contoh paling umum dari rangkaian listrik seri adalah hiasan lampu Natal. Setiap lampu dihubungkan satu sama lain dalam urutan tertentu. Jika salah satu lampu putus, seluruh rangkaian lampu akan mati karena arus listrik tidak dapat mengalir melalui rangkaian.
- Rangkaian Baterai: Dalam banyak perangkat, seperti senter atau mainan anak-anak, beberapa baterai sering dihubungkan dalam rangkaian seri untuk meningkatkan tegangan output. Misalnya, dua baterai AA 1,5 volt yang dihubungkan dalam rangkaian seri akan memberikan output 3 volt.
- Pemanas Listrik: Pada beberapa model pemanas listrik, elemen pemanas dihubungkan dalam rangkaian seri. Ini memungkinkan aliran arus yang stabil melalui setiap elemen dan memastikan pemanasan yang seragam.
- Alarm Keamanan: Beberapa sistem alarm keamanan menggunakan rangkaian seri. Jika sirkuit terbuka (misalnya, jika jendela atau pintu dibuka), arus akan berhenti mengalir dan alarm akan berbunyi.
Namun, penting untuk diingat bahwa penggunaan rangkaian seri memiliki keterbatasan. Karena semua komponen dihubungkan satu sama lain dalam satu jalur, jika salah satu komponen gagal, seluruh rangkaian akan berhenti bekerja.
Oleh karena itu, dalam banyak aplikasi modern, rangkaian paralel atau kombinasi rangkaian seri-paralel lebih sering digunakan.
Penutup
Sebagai rangkaian dasar dalam dunia elektronik, rangkaian listrik seri menjadi pondasi penting dalam memahami kerja rangkaian yang lebih kompleks.
Meskipun konsepnya tampak sederhana, pemahaman yang baik terhadap prinsip kerja dan aplikasi rangkaian listrik seri mampu membuka jalan bagi kita untuk memahami berbagai fenomena dan inovasi dalam teknologi listrik dan elektronik.
Namun, penting juga untuk diingat bahwa rangkaian seri memiliki keterbatasannya. Karena sifatnya yang membuat seluruh rangkaian berhenti bekerja jika satu komponen gagal, penggunaan rangkaian seri perlu dipertimbangkan dengan hati-hati.
Seiring perkembangan teknologi, rangkaian paralel dan kombinasi rangkaian seri-paralel semakin sering digunakan dalam berbagai aplikasi.
Melalui pengetahuan dari exponesia.id ini, diharapkan kita dapat lebih bijaksana dalam merancang, memodifikasi, atau bahkan memperbaiki berbagai perangkat listrik dan elektronik dalam kehidupan sehari-hari.
Dengan menggali lebih dalam dan memahami lebih baik tentang konsep ini, kita membuka pintu menuju pemahaman yang lebih luas tentang dunia elektronik.
Semoga perjalanan kita dalam memahami dunia listrik ini terus berlanjut dan membawa kita ke pemahaman yang lebih mendalam dan luas.
