Exponesia.id – Skema Power Supply TV LED Polytron : Lengkap. Dalam dunia teknologi modern, TV LED telah menjadi perangkat hiburan utama di rumah-rumah di seluruh dunia. Dibalik layar yang menawan, terdapat rangkaian kompleks yang memastikan kinerja optimalnya. Salah satu komponen kunci dalam TV LED adalah power supply, yang bertanggung jawab untuk mengonversi arus listrik menjadi berbagai tegangan yang diperlukan untuk berbagai bagian dari perangkat tersebut.
Pada kesempatan ini, kita akan menjelajahi Skema Power Supply TV LED Polytron. Melalui pemahaman yang lebih dalam tentang sirkuit elektronik ini, kita akan menyingkap rahasia di balik kehandalan dan kinerja perangkat ini. Mari kita masuki dalam dunia teknis yang menarik ini.
Fungsi Skema Power Supply TV LED Polytron
Selain menyediakan tegangan yang diperlukan oleh komponen-komponen di dalam TV LED Polytron 24 Inch, skema power supply ini memiliki beberapa fungsi tambahan yang sangat penting:
- Regulasi Tegangan
Skema power supply memastikan bahwa tegangan yang dihasilkan stabil dan sesuai dengan spesifikasi yang dibutuhkan oleh setiap komponen. Ini penting untuk mencegah kerusakan akibat tegangan yang tidak stabil atau terlalu tinggi. - Proteksi
Power supply dilengkapi dengan mekanisme perlindungan seperti proteksi arus berlebih, proteksi tegangan berlebih, dan proteksi terhadap suhu berlebih. Fungsi ini penting untuk melindungi komponen-komponen sensitif dari kerusakan akibat kondisi yang tidak diinginkan. - Konversi Tegangan
Selain mengubah tegangan AC menjadi DC, skema power supply juga dapat memiliki kemampuan untuk mengkonversi tegangan dari satu level ke level yang lain, sesuai dengan kebutuhan komponen-komponen tertentu dalam TV LED. - Filtering
Power supply juga dilengkapi dengan filter untuk menghilangkan noise dan gangguan pada tegangan yang dihasilkan. Ini penting untuk memastikan kualitas gambar dan suara yang optimal pada layar TV LED. - Pemantauan dan Kontrol
Beberapa skema power supply dilengkapi dengan fitur pemantauan dan kontrol yang memungkinkan pengguna untuk memonitor dan mengatur tegangan serta arus yang dikeluarkan sesuai dengan kebutuhan atau kondisi operasional tertentu.

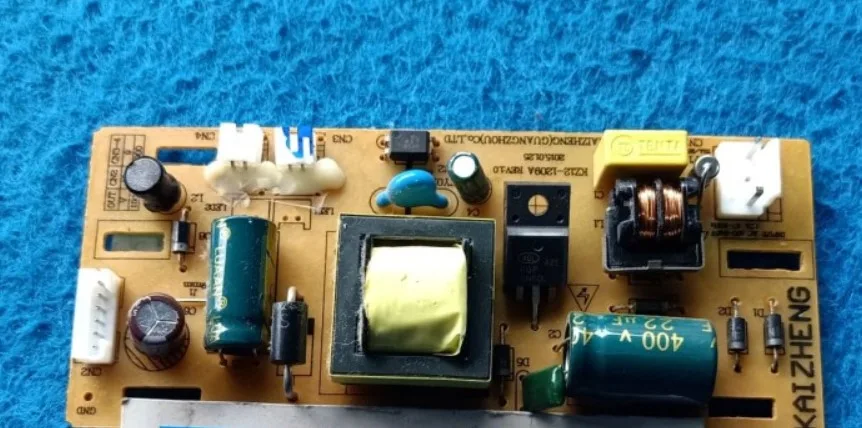

Skema Power Supply TV LED Polytron

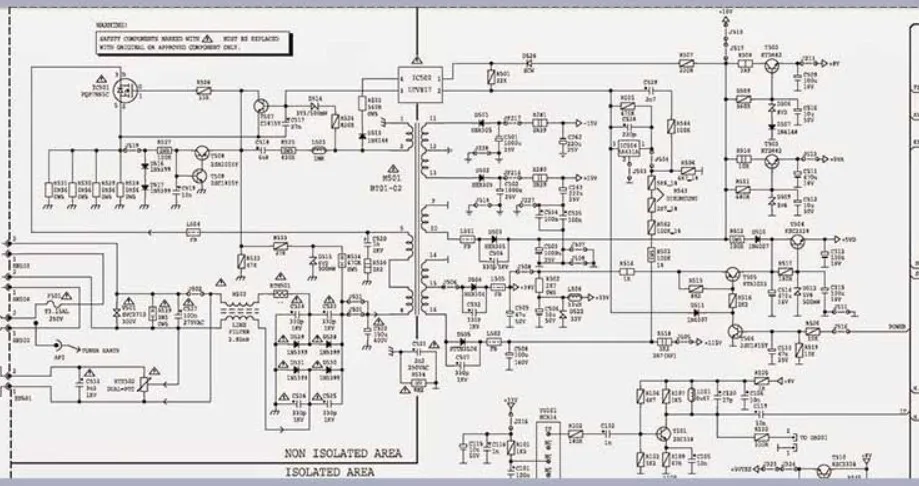

Berikut adalah Skema Power Supply TV LED Polytron yang secara lengkap bisa kalian pahami :
1. Skema Power Supply TR – FS7UM Polytron
2. Skema Power Supply Polytron HBT
Komponen Pada Rangkaian Power Supply TV LED Polytron
Pada dasarnya power supply tipe tertentu tidak hanya bisa dipakai untuk tipe tersebut saja, melainkan juga bisa dipakai untuk TV Polytron tipe lain. Berikut komponen yang ada pada skema power supply Polytron :
1. Komponen IC
- IC501: Mosfet
- IC502: Coupler
- IC504: Komponen dengan tiga kaki (analog dengan transistor)
- 2. Komponen Transistor
- T507: Transistor NPN
- T509: Transistor NPN
- T508: Transistor PNP
3. Komponen Dioda
- D502
- D503
- D504
- D505
- D511
- D513: Dioda tipe kaca
- D514: Dioda Zener 3,2 volt
- D515: Dioda Zener 6,2 volt
- D516
- D517
- D528: Dioda untuk mengubah arus utama listrik
- D529: Dioda untuk mengubah arus utama dari listrik
- D530: Dioda untuk mengubah arus utama dari listrik
- D531: Dioda untuk mengubah arus utama dari listrik
4. Komponen Kapasitor
- C502: Elco
- C503: Elco
- C504: Milar
- C531: Milar
- C505: Elco
- C507: Milar
- C532: Milar
- C508: Elco
- C516: Milar
- C517: Milar
- C518: Milar
- C519: Milar
- C520: Milar
- C521: Milar
- C522: Milar
- C523: Milar
- C525: Milar
- C527: Milar
- C528: Milar
- C529: Milar
- C533: Milar
5. Komponen Resistor
- R501
- R503
- R542
- R544
- R504
- R505
- R507
- R518
- R522
- R524
- R525
- R526
- R527
- R528
- R529
- R530
- R531
- R532
- R533
- R534
- R536
- R538
- R539
- R543
6. Komponen Lainnya
- Transformator
- Resistor 39: L503
- Lilitan Ferit: L501, L502, L504, L505
- Resistor 22: RTH501
- Resistor 20 Degausing Dual PTC: RTH502
- Line Filter: M502
- Fuse: F501
- V501
- Degausing: Terhubung ke coil
- AC 110-240 volt: Terhubung ke sumber listrik
- STANDBY: Digunakan untuk mode standby (disesuaikan) atas perintah dari IC Program.
Troubleshooting Skema Power Supply TV LED Polytron 24 Inch
Berikut adalah Troubleshooting Skema Power Supply TV LED Polytron 24 Inch yang bisa kalian ketahui secara lengkap :
1. Periksa Kondisi Fisik
Inspeksi visual dilakukan untuk memeriksa apakah ada tanda-tanda kerusakan atau kebakaran pada komponen. Jika ada, seperti kapasitor yang bocor atau trafo yang terbakar, langkah selanjutnya adalah mengganti komponen yang rusak tersebut.
2. Cek Tegangan Output
Gunakan multimeter untuk mengukur tegangan output pada titik-titik penting dalam skema power supply. Pastikan tegangan yang terukur sesuai dengan nilai yang diharapkan sesuai dengan skema. Jika ada perbedaan tegangan yang signifikan, ini mungkin menunjukkan adanya masalah pada komponen tertentu.
3. Periksa Koneksi dan Soldering
Periksa koneksi dan soldering pada komponen skema power supply. Pastikan tidak ada koneksi yang longgar atau soldering yang rusak. Jika ada masalah yang terdeteksi, langkah selanjutnya adalah memperbaiki koneksi atau soldering yang bermasalah dengan hati-hati.
4. Ganti Komponen yang Rusak
Jika langkah-langkah sebelumnya tidak berhasil memperbaiki masalah, kemungkinan ada komponen yang rusak dan perlu diganti. Pastikan untuk mengganti komponen yang rusak dengan yang sesuai dengan spesifikasi asli dari TV LED Polytron 24 Inch. Hal ini penting untuk memastikan kinerja yang optimal dan mencegah kerusakan lebih lanjut pada perangkat.
Penutup
Dengan demikian, dalam menjelajahi dunia teknologi modern, pemahaman tentang skema power supply TV LED Polytron menjadi hal yang sangat penting. Sebagai komponen vital dalam perangkat elektronik tersebut, pemahaman yang mendalam tentang skema ini dapat membantu dalam mendiagnosis dan memperbaiki masalah yang mungkin timbul.
Dengan terus memperbarui pengetahuan dan keterampilan dalam bidang ini, kita dapat memastikan bahwa perangkat elektronik kita tetap berfungsi dengan optimal. Semoga artikel ini telah memberikan wawasan yang berharga dan membantu Anda dalam memahami lebih baik tentang skema power supply TV LED Polytron. Teruslah eksplorasi dan kembangkan pengetahuan Anda dalam teknologi ini!
